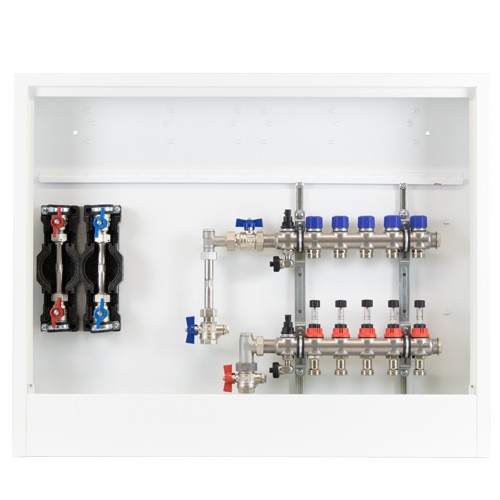

strawa Comfort Anschlussstation FBH-63-V-W2-WMZ-CA 6 Hkr.

strawa Comfort Anschlussstation FBH-63-V-W2-WMZ-CA 6 Hkr. Anschlussstation für Flächenheizung und -kühlung mit vertikaler Anschlussgarnitur mit Wärmezählereinbaustrecke, mit Wasserzählereinbaustreckne für Trinkwassser kalt und warm im Aufputzschrank montiert. Größere Einbaufläche der Station für: - komfortable Platzierung der Einbauteile - übersichtliche, feste und saubere Verdrahtung der Stellantriebe auf die Klemmleiste Auslegungsdaten: - max. Wärmeleistung 25 kW bei Delta T 10 K - max. Volumenstrom von 2,14 kbm/h - max. Betriebstemperatur -10 bis 70 Grad C - max. Betriebsdruck 4 bar Verteiler: - e-class 63 FB-Anschlussverteiler - mit Vor- und Rücklaufbalken aus profiliertem Edelstahlspezialprofil VA 1.4301 DN 32 - Spül-, Füll-, Entleer- und Entlüftungsventil (SFEE-Ventil) 1/2'' aus Edelstahl und Kunststoff im Vor- und Rücklauf - Stutzenabstand 50 mm Vorlaufbalken: - integrierte Regolux Durchflussanzeiger VA mit Memory-Funktion aus Edelstahl und Kunststoff - absperrbar und visuell regulierbar ''Hydraulischer Abgleich'', erfüllt DIN 1264-4 - Einstellbereich 0-3 l/min. - Kvs-Wert: 1,23 kbm/h Rücklaufbalken: - Thermostatventileinsätze aus Edelstahl zur Regelung von Fußboden- heizungskreisen über elektrothermische Stellantriebe (Stellantrieb siehe Regelungstechnik und Zubehör) - Kvs-Wert: 2,56 kbm/h Anschlussgarnitur: - 90 Grad-Winkelanschlussstück mit 1/2'' Stopfen im Vor und Rücklauf - mit Wärmezählereinbaustrecke - Wärmezählerdistanzrohr 3/4'' Länge 110 mm - Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2 mm M10x1 (austauschbar durch Fühlereinbaustück D=6 mm M12x1 AG Art.-Nr.: 55-330024) im Vor- und Rücklauf - zusätzlicher Kugelhahn DN20 im Rücklauf Primäranschlüsse: - 3/4''IG - vertikal Sekundäranschlüsse: - alle Heizkreisabgänge mit Anschluss- gewinde 3/4'' AG mit Eurokonus, passend für Klemmverschraubungen Wasserzählereinbaustrecken: - montierte Wasserzählereinbaustrecke W2 für Trinkwasser kalt und warm - bestehend aus je zwei DVGW-MS-Kugelhähnen DN 20 und je einem Wasserzählerdistanzrohr 3/4''AG Länge 110 mm - Anordnung links neben Verteiler, Anschlüsse vertikal, Ein- und Ausgang nach unten Befestigung: - verzinkte Doppelwandhaltern passend für die Aufnahme in Verteilerschränke - Abstand der Vor- und Rücklauf- verteilerbalken 200 mm - Befestigungsschellen mit Schalldämm- einlage, erfüllt DIN 4109 Schrank: - montiert im Comfort AP-Schrank CA - Schrank komplett aus galvanisch verzinktem Stahlblech, in Farbgestaltung Weiß RAL 9016 - höhenverstellbare Schrankfüße - verstellbare Montageschienen mit flexibler Verteilerbefestigungstechnik - angeschraubtes Estrichprallblech abnehmbar - vorgestanzte Öffnungen zur Montage des Wasserzählereinbaumoduls im oberen Bereich - Bautiefe: 125 mm - Einbauhöhe: 710-840 mm, OKFFB 710 mm Artikelzubehör (optional): Elektrokomponenten wählbar aus: - Art.-Nr.: 55-005076 strawatherm Stellantrieb 230V - Art.-Nr.: 55-005077 strawatherm Stellantrieb 24V (nicht in Verbindung mit Klemmleiste strawalogiX 230V geeignet). - Art.-Nr.: 2110110001 strawalogiX RT6-STA8 230V + Montageblech Comfort Schrank für 2-8 Hkr. und 6 Raumthermostate - Art.-Nr.: 2110110002 strawalogiX RT8-STA14 230V + Montageblech Comfort Schrank für 9-14 Hkr. und 8 Raumthermostate Comfort Anschlussstation FBH-63-V-W2-WMZ-CA 6 Hkr. im AP-Schrank CA/2,0 BxHxT: 882x710x125 mm, komplett in weiß RAL 9016, Primäranschluss vertikal Art.-Nr.: 5203402306 Fabrikat: strawa Telefon: 036256/866-0 Fax: -99s t r a w a Telefon: 036256/8661-0 Fax: -99 strawa Wärmetechnik GmbH Gottlieb-Daimler-Straße 4 99869 Schwabhausen Von-Krafft-Straße 5 ​ 73337 Bad Überkingen Telefon: +49 36256 8661-0 E-Mail: info@strawa.com https://www.strawa.com/de/impressum/

Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!

Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.

Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
