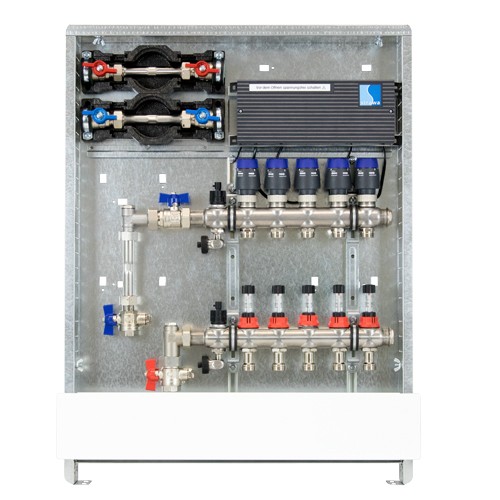

strawa Comfort Anschlussstation FBH-63-V-W2-WMZ-C69-E 11 Hkr.

strawa Comfort Anschlussstation FBH-63-V-W2-WMZ-C69-E 11 Hkr. Anschlussstation für Flächenheizung mit vertikaler Anschlussgarnitur mit Wärmezählereinbaustrecke , Wasserzählereinbaustrecke Trinkwasser kalt und warm, mit Stellantrieben 230V, Klemmleiste 230V und Vorverdrahtung, im Unterputzschrank montiert Größere Einbaufläche der Station für: - komfortable Platzierung der Einbauteile - übersichtliche, feste und saubere Verdrahtung der Stellantriebe auf die Klemmleiste - Einbaumöglichkeit von Wasser- zählereinbaustrecken bei geringstmöglicher Schrankgröße. Auslegungsdaten: - max. Wärmeleistung 25 kW bei Delta T 10 K. - max. Volumenstrom von 2,14 kbm/h - max. Betriebstemperatur -10 bis 70 Grad C - max. Betriebsdruck 4 bar Verteiler: - e-class 63 FB-Anschlussverteiler - mit Vor- und Rücklaufbalken aus profiliertem Edelstahlspezialprofil VA 1.4301 DN 32. - Spül-, Füll-, Entleer- und Entlüftungsventil (SFEE-Ventil) 1/2'' aus Edelstahl und Kunststoff im Vor- und Rücklauf. - Stutzenabstand 50 mm Vorlaufbalken: - integrierte Regolux Durchflussanzeiger VA mit Memory-Funktion aus Edelstahl und Kunststoff. - absperrbar und visuell regulierbar ''Hydraulischer Abgleich'', erfüllt DIN 1264-4. - Einstellbereich 0-3 l/min. - Kvs-Wert: 1,23 kbm/h Rücklaufbalken: - Thermostatventileinsätze aus Edelstahl zur Regelung von Fußboden- heizungskreisen über elektrothermische Stellantriebe (Stellantrieb siehe Regelungstechnik und Zubehör). - Kvs-Wert: 2,56 kbm/h. Anschlussgarnitur: - 90 Grad-Winkelanschlussstück mit 1/2'' Stopfen im Vor und Rücklauf - mit Wärmezählereinbaustrecke - Wärmezählerdistanzrohr 3/4'' Länge 110 mm - Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2 mm M10x1 (austauschbar durch Fühlereinbaustück D=6 mm M12x1 AG Art.-Nr.: 55-330024) im Vor- und Rücklauf - zusätzlicher Kugelhahn DN20 im Rücklauf Primäranschlüsse: - 3/4''IG - vertikal Sekundäranschlüsse: - alle Heizkreisabgänge mit Anschluss- gewinde 3/4'' AG mit Eurokonus, passend für Klemmverschraubungen. Wasserzählereinbaustrecken: - montierte Wasserzählereinbaustrecke W2 für Trinkwasser kalt und warm - bestehend aus je zwei DVGW-MS-Kugelhähnen DN 20 und je einem Wasserzählerdistanzrohr 3/4''AG Länge 110 mm - Anordnung über Verteiler, Anschlüsse horizontal Befestigung: - verzinkte Doppelwandhaltern passend für die Aufnahme in Verteilerschränke. Abstand der Vor- und Rück- laufverteilerbalken 200 mm. Befestigungsschellen mit Schalldämm- einlage, erfüllt DIN 4109. Schrank: - montiert im Comfort UP-Schrank C69 - Einbauzarge aus feuerverzinktem Stahlblech mit seitlich universell vorgestanzten Rohreinführungen - höhenverstellbare Schrankfüße - verstellbare Montageschienen mit flexibler Verteilerbefestigungstechnik - Estrichprallblech und Frontblende in galvanisch verzinkt mit pulverbeschichteter Farbgestaltung in Weiß (RAL 9016). - vorgestanzte Öffnungen zur Montage des Wasserzählereinbaumoduls im oberen Bereich. - Einbautiefe: 110-150 mm - Einbauhöhe: 760-890 mm, OKFFB 720 mm Elektrokomponente: -montierte strawlogiX RT-STA 230 V Klemmleiste - strawalogiX RT6-STA8 230 V für 4-8 Hkr. und 6 Raumthermostate - strawalogiX RT8-STA14 230 V für 9-14 Hkr.und 8 Raumthermostate - mit integriertem Pumpenmodul 230 V und individueller Zuordnung der Stellantrieb über ein Wählrad. - montierte strawatherm 230 V Stellantriebe -Vorverdrahtung der strawatherm Stellantriebe auf die strawalogiX Klemmleiste Comfort Anschlussstation FBH-63-V-W2-WMZ-C69-E 11 Hkr. mit strawalogiX RT-STA 230V + strawatherm 230V und Vorverdahtung, im UP-Schrank C69/2,0 BxHxT: 875x760x110-150 mm, Frontblende in weiß RAL 9016, Primäranschluss vertikal Art.-Nr.: 5202407311 Fabrikat: strawa Telefon: 036256/866-0 Fax: -99s t r a w a Telefon: 036256/8661-0 Fax: -99 strawa Wärmetechnik GmbH Gottlieb-Daimler-Straße 4 99869 Schwabhausen Von-Krafft-Straße 5 ​ 73337 Bad Überkingen Telefon: +49 36256 8661-0 E-Mail: info@strawa.com https://www.strawa.com/de/impressum/
