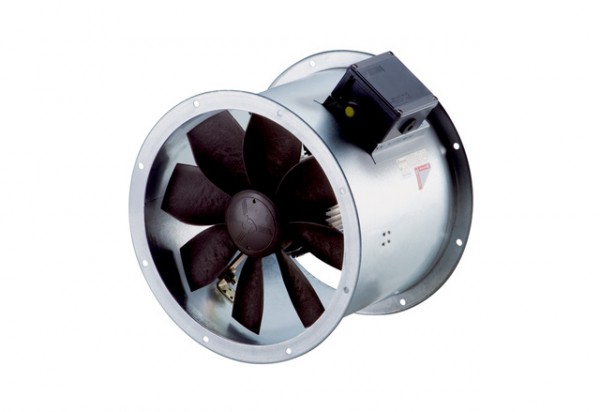

Maico Axial-Rohrventilator DZR 60/6 B Ex t Drehstrom, ex-geschützt, DN600 860735

Maico Axial-Rohrventilator DZR 60/6 B Ex t Drehstrom, ex-geschützt, DN600 Besondere Eigenschaften Axial-Rohrventilator, explosionsgeschützt, Medium Staub. Explosionsschutz und Zulassungen nach ATEX und IECEx. Ex II 2D Ex tb IIIB T135G C/T200G C Db IP64 X / Ex II 2D Ex h IIIB T135G C/T200G C Db X. Für Einsatztemperaturen von -20G C <= Ta <= +40G C. Für alle Stäube der Ex-Gruppe IIIA und IIIB qualifiziert. MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Für Zone 21 und 22. Zündschutzarten: "t"- Schutz durch Gehäuse und "c" - konstruktive Sicherheit. Schutzart IP64. Für Be- oder Entlüftung umschaltbar. Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch - Lochbild nach DIN 24155 Zur einfachen und direkten Montage in ein Rohrsystem. Einbau in jeder Lage möglich. Laufrad Axiallaufrad aus leitfähigem Kunststoff Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694 Förderrichtung Die Förderrichtung ist gekennzeichnet Motor Robuster Drehstrommotor mit Kugellager, wartungsfrei. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung. Betriebsart S1 (Dauerbetrieb). Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZR 35/2 B Ex... Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen. Elektrischer Anschluss Klemmenkasten am Ventilator montiert, Ex-geschützt, mit Kabelverschraubung. Sicherheitshinweise Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG. Artikel: DZR 60/6 B Ex t Fördervolumen: 9370 m3/h Drehzahl: 960 1/min Drehzahlsteuerbar: ja Reversierbarkeit: ja Spannungsart: Drehstrom Bemessungsspannung: 400 V Netzfrequenz: 50 Hz Nennleistung: 295 W cosphi: 0,65 INenn: 0,66 A Imax bei UNenn: 1,25 A Schutzart: IP 64 Wärmeklasse: F Gewicht: 30,1 kg Nennweite: 600 mm Breite: 745 mm Höhe: 745 mm Tiefe: 400 mm A: 613 mm B: 400 mm EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 D EX-Bezeichnung nach Norm: Ex tb IIIB T200G C Db IP64 X / Ex h IIIB T200G C Db X Ta-Umgebungstemperatur: -20 G C <= Ta <= +40 G C IA/IN: 4,5 Zeit tA: 290 sek Betriebsart: S1 PTC DIN 44082: M 130 EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0103 X, IECEx EPS 19.0019X Temperaturklasse: T3 Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F) Verpackungseinheit: 1 Stück
