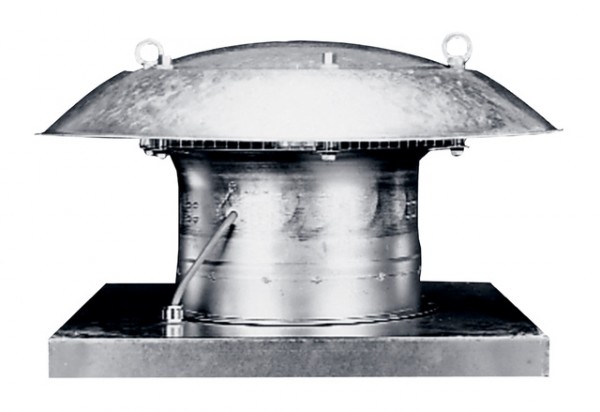

Maico Axial-Dachventilator DZD 35/2 B Ex t Drehstrom, ex-geschützt, 4.280 m3/h 870817

Maico Axial-Dachventilator DZD 35/2 B Ex t Drehstrom, ex-geschützt, 4.280 m3/h Besondere Eigenschaften Axial-Dachventilator, explosionsgeschützt, Medium Staub. Explosionsschutz und Zulassungen nach ATEX und IECEx. Ex II 2D Ex tb IIIB T135G C/T200G C Db IP64 X / Ex II 2D Ex h IIIB T135G C/T200G C Db X Für Einsatztemperaturen von -20G C <= Ta <= +40G C. Für alle Stäube der Ex-Gruppe IIIA und IIIB qualifiziert. MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Für Zone 21 und 22. Zündschutzarten: "t"- Schutz durch Gehäuse und "c" - konstruktive Sicherheit. Schutzart IP64. Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech. Ausblasrichtung horizontal. Stabile Transportösen ermöglichen einen Transport per Kran. Für Be- oder Entlüftung umschaltbar. Laufrad Axiallaufrad aus leitfähigem Kunststoff. Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694. Förderrichtung Die Förderrichtung ist gekennzeichnet Motor Robuster Drehstrommotor mit Kugellager, wartungsfrei. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung. Betriebsart S1 (Dauerbetrieb). Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZD 35/2 B Ex... Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen. Elektrischer Anschluss Anschlussleitung ca. 1,7 m lang. Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung. Sicherheitshinweise Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG. Artikel: DZD 35/2 B Ex t Fördervolumen: 4280 m3/h Drehzahl: 2880 1/min Luftrichtung: Be- und Entlüftung Drehzahlsteuerbar: nein Reversierbarkeit: ja Spannungsart: Drehstrom Bemessungsspannung: 400 V Netzfrequenz: 50 Hz Nennleistung: 620 W cosphi: 0,67 INenn: 1,3 A Imax bei UNenn: 1,91 A Schutzart: IP 64 Wärmeklasse: F Gewicht: 24,1 kg Nennweite: 355 mm Breite: 720 mm Höhe: 380 mm Tiefe: 720 mm A: 610 mm B: 720 mm EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 D EX-Bezeichnung nach Norm: Ex tb IIIB T200G C Db IP64 X / Ex h IIIB T200G C Db X Ta-Umgebungstemperatur: -20 G C <= Ta <= +40 G C IA/IN: 6,9 Zeit tA: 35 sek Betriebsart: S1 PTC DIN 44082: M 100 EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0104 X, IECEx EPS 19.0020X Temperaturklasse: T3 Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F) Verpackungseinheit: 1 Stück
