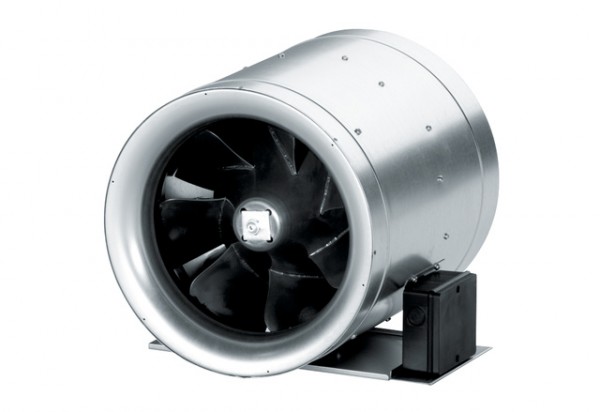

Maico Diagonal-Ventilator EDR 71 DN710 800665

Maico Diagonal-Ventilator EDR 71 DN710 Für direkten Einbau in Rohrleitungen. Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände. Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage. Der hohe Wirkungsgrad reduziert die Betriebskosten: Kaufpreis amortisiert sich je nach Betriebsdauer nach nur einem Jahr. Ansaugdüse zum turbulenzarmen Luftansaugen. Diagonal-Laufrad mit nachgeschaltetem Stator. Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung. Mit Diffusor zur Erhöhung des statischen Drucks. Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste. Meridianer Strömungsverlauf verhindert Turbulenzen. Schutzart IP X4. Ausnahme EDR 45 bis EDR 56 IP 54. Wärmeklasse F. Drehstrommotor Stufenlose Drehzahlregelung mittels Frequenzumrichter MFU. Auch der direkte Anschluss ans Netz ist möglich. Die Anschlüsse sind auf Klemmen geführt und müssen an einen Motorschutzschalter angeschlossen werden. Elektrischer Anschluss über Anschlusskabel. Elektrischer Anschluss Netzfrequenz 50 Hz. Artikel: EDR 71 Fördervolumen: 23140 m3/h FördervolumenNenn: 14570 m3/h / im opt. Wirkungsgrad Druck pfs, Nenn: 839 Pa - im opt. Wirkungsgrad Drehzahl nNenn: 1586 1/min - im opt. Wirkungsgrad Drehzahl: 1610 1/min Laufradtyp: diagonal Drehzahlsteuerbar: ja Spannungsart: Drehstrom Bemessungsspannung: 400 V Netzfrequenz: 50 Hz Nennleistung: 5123 W / im opt. Wirkungsgrad INenn: 7,9 A / im opt. Wirkungsgrad IMax: 9,8 A Schutzart: IP 55 Wärmeklasse: F Netzzuleitung: 5 / 1,5 mm2 Einbaulage: senkrecht / waagerecht Material Gehäuse: Aluminium AlMg3 Gewicht: 51 kg Nennweite: 710 mm Breite: 723 mm Höhe: 714 mm Tiefe: 732 mm A: 714 mm B: 732 mm Fördermitteltemperatur bei IMax: 60 G C Umgebungstemperatur: 60 G C Verpackungseinheit: 1 Stück Gesamteffizienz e: 66,4 % Messkategorie: A Effizienzkategorie: statisch Effizienzgrad N: 69,6 VSD erforderlich: nein Herstellungsjahr: siehe Typenschild Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen PBEP / FördervolumenBEP / Pfs, BEP: 4,989 kW / 14570 m3/h / 839 Pa nBEP: 1586 1/min spezifisches Verhältnis: ca. 1 Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - IBEP: 7,9 A SchallleistungspegelLWA5: 89 dB(A) Gleichstrommotor: false
