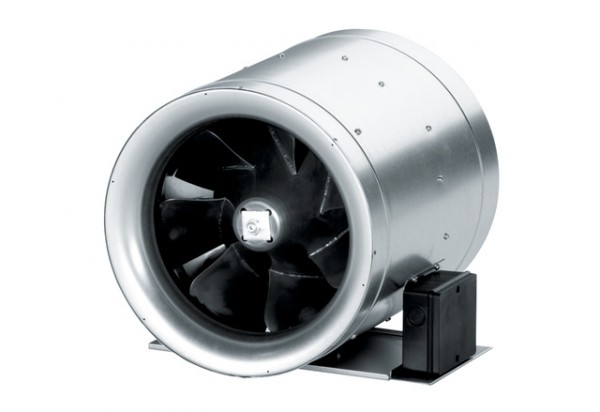

Maico Diagonal-Ventilator EDR 35 DN350 800658

Maico Diagonal-Ventilator EDR 35 DN350 Für direkten Einbau in Rohrleitungen. Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände. Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage. Der hohe Wirkungsgrad reduziert die Betriebskosten: Kaufpreis amortisiert sich je nach Betriebsdauer nach nur einem Jahr. Ansaugdüse zum turbulenzarmen Luftansaugen. Diagonal-Laufrad mit nachgeschaltetem Stator. Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung. Mit Diffusor zur Erhöhung des statischen Drucks. Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste. Meridianer Strömungsverlauf verhindert Turbulenzen. Schutzart IP X4. Ausnahme EDR 45 bis EDR 56 IP 54. Wärmeklasse F. Wechselstrommotor Elektrischer Anschluss über außenliegenden Klemmenkasten. Drehzahlregelung mittels Transformatoren möglich. Thermischer Überlastungsschutz serienmäßig. Je nach Ausführung müssen die Anschlüsse der Thermokontakte an einen Motorschutzschalter MVE 10 oder den Steuerstromkreis eines Schützes angeschlossen werden. Elektrischer Anschluss Netzfrequenz 50 Hz. Artikel: EDR 35 Fördervolumen: 5000 m3/h FördervolumenNenn: 3173 m3/h / im opt. Wirkungsgrad Druck pfs, Nenn: 572 Pa - im opt. Wirkungsgrad Drehzahl nNenn: 2776 1/min - im opt. Wirkungsgrad Drehzahl: 2810 1/min Laufradtyp: diagonal Drehzahlsteuerbar: ja Spannungsart: Wechselstrom Bemessungsspannung: 230 V Netzfrequenz: 50 Hz Nennleistung: 860 W / im opt. Wirkungsgrad INenn: 4,2 A / im opt. Wirkungsgrad IMax: 5,4 A Schutzart: IP X4 Wärmeklasse: F Netzzuleitung: 3 / 1,5 mm2 Einbaulage: senkrecht / waagerecht Material Gehäuse: Stahlblech, verzinkt Gewicht: 17,1 kg Nennweite: 355 mm Breite: 388 mm Höhe: 363 mm Tiefe: 396 mm A: 354 mm B: 396 mm Fördermitteltemperatur bei IMax: 45 G C Umgebungstemperatur: 45 G C Verpackungseinheit: 1 Stück Gesamteffizienz e: 50,5 % Messkategorie: A Effizienzkategorie: statisch Effizienzgrad N: 61,2 VSD erforderlich: nein Herstellungsjahr: siehe Typenschild Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen PBEP / FördervolumenBEP / Pfs, BEP: 0,955 kW / 3173 m3/h / 572 Pa nBEP: 2776 1/min spezifisches Verhältnis: ca. 1 Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - IBEP: 4,2 A SchallleistungspegelLWA5: 79 dB(A) Gleichstrommotor: false
Maico Elektroapparate-Fabrik GmbH Steinbeisstraße 20 78056 Villingen-Schwenningen Telefon Zentrale: +49 (0) 77 20 / 6 94 - 0 Telefax Zentrale: +49 (0) 77 20 / 6 94 - 26 3 E-mail: info@maico.de https://www.maico-ventilatoren.com/impressum

Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!

Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.

Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
