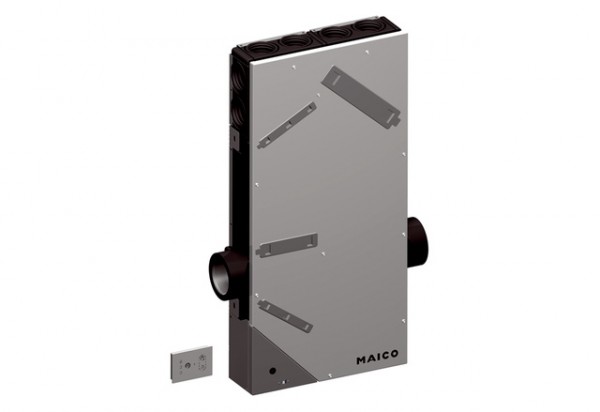

Maico Lüftungsgerät WS 75 S Unterputz 950645

Maico Lüftungsgerät WS 75 S Unterputz Kurzbeschreibung Intelligentes Lüftungsgerät mit Wärme- und Feuchterückgewinnung zur kontrollierten Be- und Entlüftung mit einem Fördervolumen von 20 bis 70 m3/h. Sehr leises Gerät mit äußerst guten Schalldämmeigenschaften. Vollkommene Trennung der Abluft- / Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen. Hygienezertifikat nach VDI 6022, Blatt 1 vorhanden. Kompakt und hocheffizient - Energieeffizienzklasse A. Schall- und energieoptimierte Ventilatoren in EC-Technologie: 6,1 W in Stufe 2 (30 m3/h) für das gesamte Lüftungsgerät. Besonders geeignet für den modernen Neubau und Sanierungen. KFW - Förderfähig und Eintragung im TZWL-Bulletin (Förderprogramm NRW) ist gegeben. Montagemöglichkeiten: deckenhängend oder in der Dachschräge. Plug & Play: Einfache Inbetriebnahme, kostenlose Inbetriebnahmesoftware. Keine Druckschwankungsempfindlichkeit: Die integrierte /automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme /Luftmengen-Einmessung an den Ventilen. Es ist keine Einregulierung der Volumenströme notwendig. Verschiedene Betriebsarten: Aus, Manuell, Auto Sensor, ECO-Abluft, ECO-Zuluft. Anzeige der Luftqualität via LED. Hochwertige Raumluftsteuerung RLS 1 GS aus Glas im Lieferumfang. G4-Filter (ISO Coarse 80%) in der Ab- und Außenluft. Außenluftseitig ist optional eine Filterkaskade mit einem F7-Pollenfilter (ePM1 60%) möglich. Filter ohne Werkzeug wechselbar. Die Powerbox S ist mit einem hochmodernen Enthalpie-Wärmetauscher mit Hygienezertifikat nach VDI 6022, Blatt 1 ausgestattet. Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Frostschutz- und Entfeuchtungsstrategie (Überfeuchtungsschutz). Bypassbetrieb / Eco-Betrieb: ECO Zuluft, ECO Abluft zur passiven Sommernachtskühlung. DN 100 Fort- und Außenluftanschluss seitlich. Die Powerbox ist per APP (air@home) und über das browserbasierte Webtool (www.air-home.de) mittels integrierter W-LAN-Schnittstelle ansteuerbar. Serienmäßige USB-Schnittstelle zur Inbetriebnahme. Das Gerät verfügt über einen Multifunktionskontakt für die Ansteuerung von z.B. Alarm/ Betriebsanzeige/ Nachheizung/ Vorheizung/ Außenklappe. 1 Eingangskontakt (12V) ist vorhanden für z.B. sicherheitstechnische Abschaltungen. Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe. Integrierte MODBUS-Schnittstelle (TCP) für Integration in die Gebäudeleittechnik. Das optionale Steckmodul K-SM ermöglicht die Integration in KNX-Gebäudesysteme. Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme. Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/Anschlussmöglichkeiten. Moderne Geräte-Modultechnik ermöglicht eine einfache Nachrüstbarkeit (z.B. Vorheizung) sowie hohe Artikel: WS 75 Powerbox S Anzahl Lüftungsstufen: 4 Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 50 m3/h / (max. Fördervolumen 70 m3/h) SEC average: -40,82 kWh/(m2*a) Energieeffizienzklasse: A Spannungsart: Wechselstrom Bemessungsspannung: 230 V Netzfrequenz: 50 Hz / 60 Hz Maximale Leistungsaufnahme: 5,2 W / 6,1 W / 8,3 W / 11,5 W Stand-By-Leistungsaufnahme: < 1 W IMax: 0,2 A Schutzart: IP 00 Elektrische Steckverbindung: Klemme Einbauort: (Abgehängte) Decke / Innenwand Einbauart: Unterputz Systemart: dezentral/zentral Material Gehäuse: Kunststoff EPP Material Wärmetauscher: Kunststoff Material Innenverkleidung: EPP Farbe: verkehrsweiß RAL 9016 (Feinstruktur matt) Gewicht: 17,5 kg Filterart: Außen- und Abluftfilter Filterklasse: G4 (IsoCoarse 80%) / optional F7 (ePM1 60%) Anschlussdurchmesser: 100 mm Breite: 640 mm Höhe: 1040 mm Tiefe: 155 mm Fördermitteltemperatur bei IMax: -15 G C bis 60 G C Umgebungstemperatur: 10 G C bis 40 G C Wärmebereitstellungsgrad: 93 % / bei 20 m3/h Wärmetauscherbauart: Enthalpie-Kreuz-Gegenstrom Feuchterückgewinnung bei Enthalpie-Wärmetauscher nach DIN EN 13141-7 (A2): 75 % Zulässige Feuchte im Aufstellraum: 80 % Frostschutzschaltung: ja Filterüberwachung: zeitgesteuert MODBUS-Schnittstelle: integriert Schalldruckpegel: 15 dB / 16 dB / 19 dB / 20 dB / Unterputzmontage, Abstand 1 m Freifeldbedingungen Bewertete max. Element-Normschallpegeldifferenz Dn,w: 56 dB / gemessen mit Rückschlagklappe und Kombi-Wandstutzen, 62 dB gemessen mit Rückschlagklappe und Laibungselement Bewertetes Schalldämmmass Rw,R: 31 dB / gemessen mit Rückschlagklappe und Kombi-Wandstutzen, 37 dB gemessen mit Rückschlagklappe und Laibungselement Verpackungseinheit: 1 Stück
