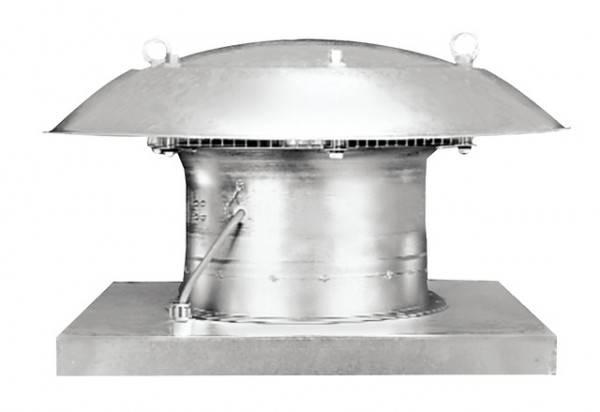

Maico Axial-Dachventilator DZD 60/6 B horizontal ausblasend, Drehstrom, DN600 870228

Maico Axial-Dachventilator DZD 60/6 B horizontal ausblasend, Drehstrom, DN600 Gehäuse, Grundplatte, Anstromdüse und Regenschutzhaube aus verzinktem Stahlblech. Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857. Stabile Transportösen ermöglichen einen Transport per Kran. 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Für Be- oder Entlüftung umschaltbar (Ausnahme EZD ... E). Förderrichtung Nachfolgende Abbildung zeigt die Förderrichtung: Standardförderrichtung: Über den Motor blasend. Reversierbetrieb: Über den Motor saugend. Reversierbetrieb (Ausnahme EZD ... E): Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Motor Asynchronmotor. Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (".../E"). Thermischer Überlastungsschutz serienmäßig. Drehstrommotor Typenreihe DZD. Bemessungsspannung 400 V, 50 Hz. Schutzart DZD... D IP 54. Schutzart DZD... B und ... E IP 55. Elektrischer Anschluss Anschlusskabel, ca. 1,7 m lang. Sicherheitshinweise Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist. Artikel: DZD 60/6 B Fördervolumen: 7030 m3/h FördervolumenNenn: 4320 m3/h / im opt. Wirkungsgrad Druck pfs, Nenn: 88 Pa - im opt. Wirkungsgrad Drehzahl nNenn: 935 1/min - im opt. Wirkungsgrad Drehzahl: 938 1/min Laufradtyp: axial Drehzahlsteuerbar: ja Reversierbarkeit: ja Spannungsart: Drehstrom Bemessungsspannung: 400 V Netzfrequenz: 50 Hz Nennleistung: 530 W / im opt. Wirkungsgrad INenn: 1,1 A / im opt. Wirkungsgrad IMax: 1,3 A Schutzart: IP 55 Wärmeklasse: F Netzzuleitung: 7 / 1,5 mm2 Einbauort: Dach Einbaulage: senkrecht Material: Stahlblech, verzinkt Gewicht: 45,5 kg Nennweite: 600 mm Breite: 1100 mm Höhe: 1100 mm Tiefe: 460 mm A: 840 mm B: 1100 mm Fördermitteltemperatur bei Nennstrom: -20 G C bis 60 G C Fördermitteltemperatur bei IMax: -20 G C bis 60 G C Verpackungseinheit: 1 Stück Gesamteffizienz e: 32,1 % Messkategorie: C Effizienzkategorie: statisch Effizienzgrad N: 40,3 Herstellungsjahr: siehe Typenschild Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen PBEP / FördervolumenBEP / Pfs, BEP: 0,507 kW / 7410 m3/h / 79 Pa nBEP: 935 1/min spezifisches Verhältnis: ca. 1 Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter und Dachhaube. SchallleistungspegelLWA7: 84 dB(A)
