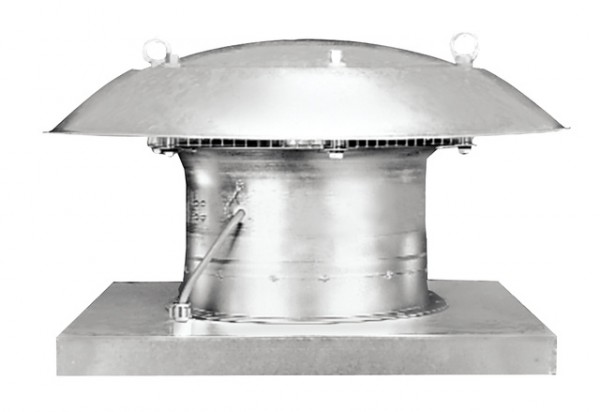

Maico Axial-Dachventilator DZD 50/4 B
horizontal ausblasend, Drehstrom, DN500
Gehäuse,... mehr
Produktinformationen "Maico Axial-Dachventilator DZD 50/4 B horizontal ausblasend, Drehstrom, DN500 870226"
Maico Axial-Dachventilator DZD 50/4 B
horizontal ausblasend, Drehstrom, DN500
Gehäuse, Grundplatte, Anstromdüse und
Regenschutzhaube aus verzinktem
Stahlblech.
Verzinktes Schutzgitter auf der
Ausblasseite, Berührungsschutz gemäß DIN
EN ISO 13857.
Stabile Transportösen ermöglichen einen
Transport per Kran.
8-blättriges Flügelrad aus
glasfaserverstärktem Polyamid. Dynamisch
gewuchtet in 2 Ebenen, gemäß Gütestufe
6.3, DIN ISO 1940, Teil 1.
Für Be- oder Entlüftung umschaltbar
(Ausnahme EZD ... E).
Förderrichtung
Nachfolgende Abbildung zeigt die
Förderrichtung:
Standardförderrichtung: Über den Motor
blasend.
Reversierbetrieb: Über den Motor
saugend.
Reversierbetrieb (Ausnahme EZD ... E):
Der Volumenstrom verringert sich um ca.
35 % bei anormaler Förderrichtung.
Motor
Asynchronmotor.
Reversierbar. Ausnahme: Ventilatoren mit
Spaltpolmotor (".../E").
Thermischer Überlastungsschutz
serienmäßig.
Drehstrommotor
Typenreihe DZD.
Bemessungsspannung 400 V, 50 Hz.
Schutzart DZD... D IP 54.
Schutzart DZD... B und ... E IP 55.
Elektrischer Anschluss
Anschlusskabel, ca. 1,7 m lang.
Sicherheitshinweise
Der Ventilator darf nur in Betrieb
genommen werden, wenn der
Berührungsschutz des Laufrades gemäß DIN
EN ISO 13857 gewährleistet ist.
Artikel: DZD 50/4 B
Fördervolumen: 6170 m3/h
FördervolumenNenn: 3600 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 140 Pa - im opt.
Wirkungsgrad
Drehzahl nNenn: 1400 1/min - im opt.
Wirkungsgrad
Drehzahl: 1405 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 665 W / im opt.
Wirkungsgrad
INenn: 1,2 A / im opt. Wirkungsgrad
IMax: 1,4 A
Schutzart: IP 55
Wärmeklasse: F
Netzzuleitung: 7 / 1,5 mm2
Einbauort: Dach
Einbaulage: senkrecht
Material: Stahlblech, verzinkt
Gewicht: 38,5 kg
Nennweite: 500 mm
Breite: 940 mm
Höhe: 940 mm
Tiefe: 420 mm
A: 800 mm
B: 940 mm
Fördermitteltemperatur bei Nennstrom:
-20 G C bis 60 G C
Fördermitteltemperatur bei IMax: -20 G C
bis 60 G C
Verpackungseinheit: 1 Stück
Gesamteffizienz e: 36,7 %
Messkategorie: C
Effizienzkategorie: statisch
Effizienzgrad N: 44,2
Herstellungsjahr: siehe Typenschild
Herstellername / Amtliche
Registriernummer / Niederlassungsort des
Herstellers: Maico
Elektroapparate-Fabrik GmbH /
Registergericht Freiburg, HRB 601233 /
Villingen-Schwenningen
PBEP / FördervolumenBEP / Pfs, BEP:
0,645 kW / 6550 m3/h / 130 Pa
nBEP: 1400 1/min
spezifisches Verhältnis: ca. 1
Informationen zur Zerlegung und
Entsorgung: siehe Montageanleitung
Informationen zu Einbau, Betrieb und
Instandhaltung: siehe Montageanleitung
Verwendete Gegenstände bei der
Effizienz-Messung, die nicht durch die
Messkategorie beschrieben sind:
Ermittlung der Energieeffizienz ohne
Schutzgitter und Dachhaube.
SchallleistungspegelLWA7: 91 dB(A)
