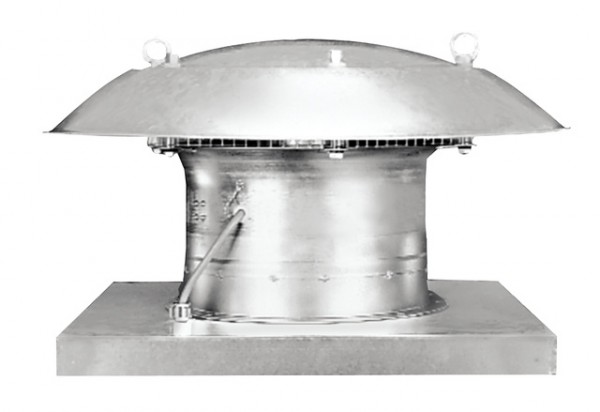

Maico Axial-Dachventilator DZD 40/4 B horizontal ausblasend, Drehstrom, DN400 870222

Maico Axial-Dachventilator DZD 40/4 B horizontal ausblasend, Drehstrom, DN400 Gehäuse, Grundplatte, Anstromdüse und Regenschutzhaube aus verzinktem Stahlblech. Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857. Stabile Transportösen ermöglichen einen Transport per Kran. 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Für Be- oder Entlüftung umschaltbar (Ausnahme EZD ... E). Förderrichtung Nachfolgende Abbildung zeigt die Förderrichtung: Standardförderrichtung: Über den Motor blasend. Reversierbetrieb: Über den Motor saugend. Reversierbetrieb (Ausnahme EZD ... E): Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Motor Asynchronmotor. Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (".../E"). Thermischer Überlastungsschutz serienmäßig. Drehstrommotor Typenreihe DZD. Bemessungsspannung 400 V, 50 Hz. Schutzart DZD... D IP 54. Schutzart DZD... B und ... E IP 55. Elektrischer Anschluss Anschlusskabel, ca. 1,7 m lang. Sicherheitshinweise Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist. Artikel: DZD 40/4 B Fördervolumen: 3260 m3/h FördervolumenNenn: 1770 m3/h / im opt. Wirkungsgrad Druck pfs, Nenn: 90 Pa - im opt. Wirkungsgrad Drehzahl nNenn: 1365 1/min - im opt. Wirkungsgrad Drehzahl: 1377 1/min Laufradtyp: axial Drehzahlsteuerbar: ja Reversierbarkeit: ja Spannungsart: Drehstrom Bemessungsspannung: 400 V Netzfrequenz: 50 Hz Nennleistung: 244 W / im opt. Wirkungsgrad INenn: 0,6 A / im opt. Wirkungsgrad IMax: 0,65 A Schutzart: IP 55 Wärmeklasse: B Netzzuleitung: 7 / 1,5 mm2 Einbauort: Dach Einbaulage: senkrecht Material: Stahlblech, verzinkt Gewicht: 26,6 kg Nennweite: 400 mm Breite: 830 mm Höhe: 830 mm Tiefe: 415 mm A: 650 mm B: 830 mm Fördermitteltemperatur bei Nennstrom: -20 G C bis 60 G C Fördermitteltemperatur bei IMax: -20 G C bis 60 G C Verpackungseinheit: 1 Stück Gesamteffizienz e: 29,8 % Messkategorie: C Effizienzkategorie: statisch Effizienzgrad N: 40,1 Herstellungsjahr: siehe Typenschild Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen PBEP / FördervolumenBEP / Pfs, BEP: 0,24 kW / 3070 m3/h / 84 Pa nBEP: 1370 1/min spezifisches Verhältnis: ca. 1 Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter und Dachhaube. SchallleistungspegelLWA7: 79 dB(A)
