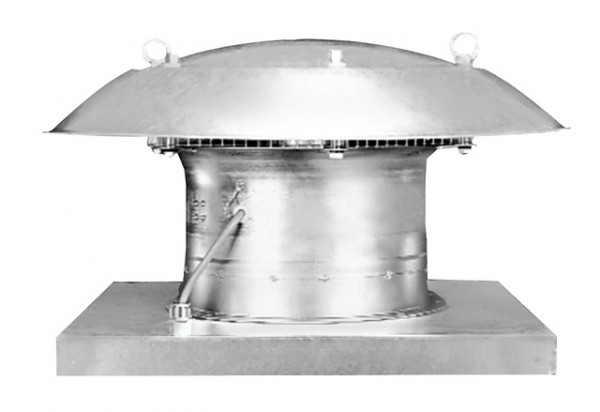

Maico Axial-Dachventilator DZD 30/4 B horizontal ausblasend, Drehstrom, DN300 870215

Maico Axial-Dachventilator DZD 30/4 B horizontal ausblasend, Drehstrom, DN300 Gehäuse, Grundplatte, Anstromdüse und Regenschutzhaube aus verzinktem Stahlblech. Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857. Stabile Transportösen ermöglichen einen Transport per Kran. 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Für Be- oder Entlüftung umschaltbar (Ausnahme EZD ... E). Förderrichtung Nachfolgende Abbildung zeigt die Förderrichtung: Standardförderrichtung: Über den Motor blasend. Reversierbetrieb: Über den Motor saugend. Reversierbetrieb (Ausnahme EZD ... E): Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Motor Asynchronmotor. Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (".../E"). Thermischer Überlastungsschutz serienmäßig. Drehstrommotor Typenreihe DZD. Bemessungsspannung 400 V, 50 Hz. Schutzart DZD... D IP 54. Schutzart DZD... B und ... E IP 55. Elektrischer Anschluss Anschlusskabel, ca. 1,7 m lang. Sicherheitshinweise Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist. Artikel: DZD 30/4 B Fördervolumen: 1400 m3/h Drehzahl: 1450 1/min Laufradtyp: axial Drehzahlsteuerbar: ja Reversierbarkeit: ja Spannungsart: Drehstrom Bemessungsspannung: 400 V Netzfrequenz: 50 Hz Nennleistung: 100 W INenn: 0,35 A IMax: 0,35 A Schutzart: IP 55 Wärmeklasse: B Netzzuleitung: 7 / 1,5 mm2 Einbauort: Dach Einbaulage: senkrecht Material: Stahlblech, verzinkt Gewicht: 16,9 kg Nennweite: 300 mm Breite: 660 mm Höhe: 660 mm Tiefe: 375 mm A: 570 mm B: 660 mm Fördermitteltemperatur bei Nennstrom: -20 G C bis 60 G C Fördermitteltemperatur bei IMax: -20 G C bis 60 G C Verpackungseinheit: 1 Stück
