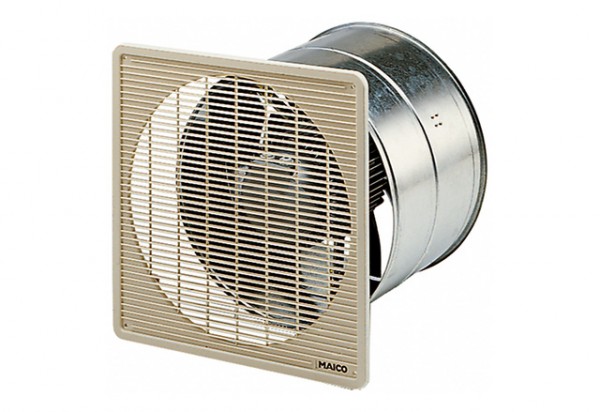

Maico Axial-Wandeinbauventilator EZF 40/6 B Unterputz, Wechselstrom, DN400 850057

Maico Axial-Wandeinbauventilator EZF 40/6 B Unterputz, Wechselstrom, DN400 Zur Unterputzmontage. Einbau in jeder Lage möglich. Wandhülse aus verzinktem Stahlblech. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857. Förderrichtung Nachfolgende Abbildung zeigt die Förderrichtung. Förderrichtung A: Über den Motor saugend, Standard Förderrichtung B: Über den Motor blasend, auf Anfrage erhältlich Drehrichtung Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung. Motor Asynchronmotor. Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (...-E). Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Wechselstrommotor Typenreihe EZF. Bemessungsspannung 230 V, 50 Hz. Thermischer Überlastungsschutz serienmäßig. Ventilatoren "../B": Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse. Schutzart IP 55. Ventilatoren "../D": Kondensatormotoren mit Betriebskondensator im Anschlusskasten. Schutzart IP 54. Ventilatoren "../E": Spaltpolmotoren, nicht reversierbar. Schutzart IP 54. Elektrischer Anschluss An Klemmleiste im Abschlussdeckel des Motors. Sicherheitshinweise Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist. Artikel: EZF 40/6 B Ausführung: Wandhülse Fördervolumen: 2400 m3/h Drehzahl: 930 1/min Laufradtyp: axial Drehzahlsteuerbar: ja Reversierbarkeit: ja Spannungsart: Wechselstrom Bemessungsspannung: 230 V Netzfrequenz: 50 Hz Nennleistung: 100 W INenn: 0,45 A IMax: 0,5 A Schutzart: IP 55 Wärmeklasse: B Netzzuleitung: 3 / 1,5 mm2 Einbauort: Wand / Decke Einbauart: Unterputz Einbaulage: waagerecht / senkrecht Material: Stahlblech, verzinkt Gewicht: 10,4 kg Nennweite: 400 mm Breite: 470 mm Höhe: 470 mm Tiefe: 300 mm A: 470 mm B: 424 mm Fördermitteltemperatur bei Nennstrom: -20 G C bis 55 G C Fördermitteltemperatur bei IMax: -20 G C bis 55 G C Verpackungseinheit: 1 Stück Verschlussklappe: ohne
