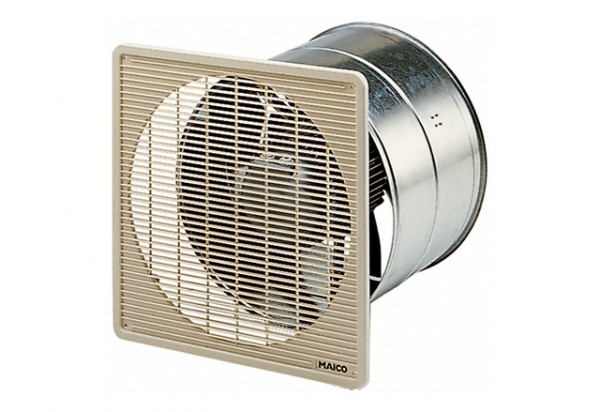

Maico Axial-Wandeinbauventilator DZF 40/4 B Unterputz, Drehstrom, DN400 850107

Maico Axial-Wandeinbauventilator DZF 40/4 B Unterputz, Drehstrom, DN400 Zur Unterputzmontage. Einbau in jeder Lage möglich. Wandhülse aus verzinktem Stahlblech. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857. Förderrichtung Nachfolgende Abbildung zeigt die Förderrichtung. Förderrichtung A: Über den Motor saugend, Standard Förderrichtung B: Über den Motor blasend, auf Anfrage erhältlich Drehrichtung Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung. Motor Asynchronmotor. Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (...-E). Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Drehstrommotor Typenreihe DZF. Bemessungsspannung 400 V, 50 Hz. Schutzart IP 55. Ausnahme DZF ... D IP 54. Thermischer Überlastungsschutz serienmäßig. Ausnahme: DZF .../D. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25 oder den Steuerstromkreis eines Schützes angeschlossen werden. Elektrischer Anschluss An Klemmleiste im Abschlussdeckel des Motors. Sicherheitshinweise Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist. Artikel: DZF 40/4 B Ausführung: Wandhülse Fördervolumen: 4200 m3/h FördervolumenNenn: 2640 m3/h / im opt. Wirkungsgrad Druck pfs, Nenn: 87 Pa - im opt. Wirkungsgrad Drehzahl nNenn: 1440 1/min - im opt. Wirkungsgrad Drehzahl: 1454 1/min Laufradtyp: axial Drehzahlsteuerbar: ja Reversierbarkeit: ja Spannungsart: Drehstrom Bemessungsspannung: 400 V Netzfrequenz: 50 Hz Nennleistung: 230 W / im opt. Wirkungsgrad INenn: 0,6 A / im opt. Wirkungsgrad IMax: 0,75 A Schutzart: IP 55 Wärmeklasse: B Netzzuleitung: 7 / 1,5 mm2 Einbauort: Wand / Decke Einbauart: Unterputz Einbaulage: waagerecht / senkrecht Material: Stahlblech, verzinkt Gewicht: 13 kg Nennweite: 400 mm Breite: 470 mm Höhe: 470 mm Tiefe: 300 mm A: 470 mm B: 424 mm Fördermitteltemperatur bei Nennstrom: 60 G C Fördermitteltemperatur bei IMax: -20 G C bis 60 G C Verpackungseinheit: 1 Stück Gesamteffizienz e: 32,4 % Messkategorie: A Effizienzkategorie: statisch Effizienzgrad N: 42,7 VSD erforderlich: nein Herstellungsjahr: siehe Typenschild Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen PBEP / FördervolumenBEP / Pfs, BEP: 0,231 kW / 3060 m3/h / 88 Pa nBEP: 1445 1/min spezifisches Verhältnis: ca. 1 Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter. SchallleistungspegelLWA7: 81 dB(A) Verschlussklappe: ohne
