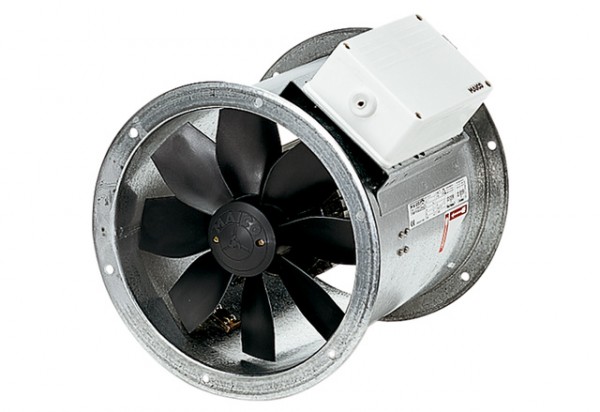

Maico Axial-Rohrventilator DZR 56/6 B DN560, Drehstrom 860063

Maico Axial-Rohrventilator DZR 56/6 B DN560, Drehstrom Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Flanschbohrungen gemäß DIN EN 12220:1998. DZR 56/6 B und DZR 56/4 B: Flanschbohrungen gemäß DIN EN 12220:1998. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden. Hohe Schutzart IP 55. Ausnahme EZR/DZR... D IP 54. Einbau in jeder Lage möglich. Motor Asynchronmotor, drehzahlsteuerbar. Ausnahme: Typ DZR 40/2 B. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Förderrichtung ist auf dem Gerät mit Drehrichtungs- und Förderrichtungspfeil gekennzeichnet. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. Drehstrommotor Typenreihe DZR. Bemessungsspannung 400 V, 50 Hz. Thermischer Überlastungsschutz serienmäßig. Ausnahme: Bei DZR 25/4 D und polumschaltbaren Axial-Rohrventilatoren auf Anfrage erhältlich. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25 oder den Steuerstromkreis eines Schützes angeschlossen werden. Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten. Elektrischer Anschluss Außenliegender Klemmenkasten mit Kabeltüllen. Sicherheitshinweise Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Artikel: DZR 56/6 B Fördervolumen: 8550 m3/h FördervolumenNenn: 5970 m3/h / im opt. Wirkungsgrad Druck pfs, Nenn: 86 Pa - im opt. Wirkungsgrad Drehzahl nNenn: 950 1/min - im opt. Wirkungsgrad Drehzahl: 970 1/min Laufradtyp: axial Drehzahlsteuerbar: ja Reversierbarkeit: ja Spannungsart: Drehstrom Bemessungsspannung: 400 V Netzfrequenz: 50 Hz Nennleistung: 440 W / im opt. Wirkungsgrad INenn: 1 A / im opt. Wirkungsgrad IMax: 1,1 A Schutzart: IP 55 Wärmeklasse: F Polumschaltbar: nein Netzzuleitung: 7 / 1,5 mm2 Einbaulage: waagerecht / senkrecht Material: Stahlblech, verzinkt Gewicht: 28,2 kg Nennweite: 560 mm Breite: 664 mm Höhe: 700 mm Tiefe: 400 mm A: 570 mm B: 400 mm Fördermitteltemperatur bei IMax: 60 G C Verpackungseinheit: 1 Stück Gesamteffizienz e: 49,3 % Messkategorie: D Effizienzkategorie: total Effizienzgrad N: 58,2 VSD erforderlich: nein Herstellungsjahr: siehe Typenschild Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen PBEP / FördervolumenBEP / Pfs, BEP: 0,39 kW / 7490 m3/h nBEP: 960 1/min spezifisches Verhältnis: ca. 1 Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - pf, BEP: 92 Pa SchallleistungspegelLWA5: 73 dB(A) Gleichstrommotor: false
