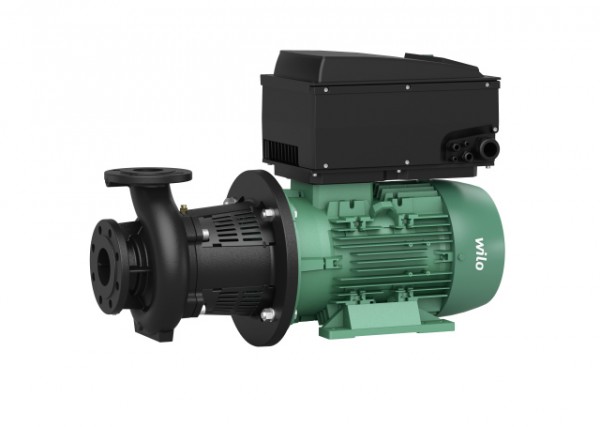

Wilo Trockenläufer-Energiespar-Einzelp. BL-E125/275-22/4-R1,DN150/DN125,22kW 2190003

Wilo Trockenläufer-Energiespar-Einzelp. BL-E125/275-22/4-R1,DN150/DN125,22kW Einstufige Trockenläufer-Kreiselpumpe in Block-Bauform für Fundamentaufstellung mit integriertem Frequenzumformer zur elektronischen Regelung für u.a. konstanten oder variablen Differenzdruck (dp-c/ dp-v). Die CronoBloc-BL-E ist vorrangig für die Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Klima und Kühlsystemen konzipiert. Konstruktion Einstufige Niederdruck-Kreiselpumpe Spiralgehäuse in Block-Bauart mit Flansch-und Gehäuseabmessungen nach DIN EN 733, Flansche PN 16 - nach EN 1092-2 Schwingungs- und geräuscharme Blockbauart mit Laterne und starr verbundenem Standardmotor (Norm-Motor) Pumpengehäuse und Laterne serienmäßig mit Kataphoresebeschichtung Bis Motorleistung 4 kW angeschraubter Standsockel, ab Motorleistung 5,5 kW am Motor angeschraubte Füße Zwangsumflutete, drehrichtungsunabhängige Faltenbalg Gleitringdichtung und kavitationsreduzierendes Laufrad Gleitringdichtung für Wasserförderung bis T=140 oC, bis Tmax = +40 oC ist eine Glykolbeimischung von 20 bis 40 % Volumenanteil zulässig Serienmäßige Ausrüstung Pumpendisplay zur Anzeige von: Regelungsart dp-c (Differenzdruck constant), dp-v (Differenzdruck variabel), PID-Regelung, n-constant (Steller) Sollwert (z.B. Differenzdruck oder Drehzahl) Fehler- und Warnmeldungen Istwerte (z.B. Leistungsaufnahme, Istwert des Sensors) Betriebsdaten (z.B. Betriebsstunden, Energieverbrauch) Zustandsdaten (z.B. Zustand des SSM- und SBM-Relais) Gerätedaten (z.B. Pumpenname) Betriebsart (nur bei Hosenrohranwendung: Haupt-/Reservebetrieb, Parallelbetrieb ) Ein-Knopf-Handbedienebene für: Pumpe Ein/Aus Sollwert- bzw. Drehzahleinstellung Wahl der Betriebs- und Regelungsart Konfiguration der Betriebsparameter Fehlerquittierung Zusatzfunktionen Schnittstellen: Steuereingang "Vorrang AUS", Analogeingang 0-10 V, 2-10 V, 0-20 mA, 4-20 mA für Stellerbetrieb (DDC) oder zur Sollwert-Fernverstellung, IR Schnittstelle zur drahtlosen Kommunikation mit Bedien- und Service Gerät Wilo-IR-Monitor/IR-Stick, Steckplatz für Wilo IF-Module zur Anbindung an die Gebäudeautomation, konfigurierbare, potentialfreie Stör- und Betriebs-/Bereitschaftsmeldung Drehstrommotor mit Frequenzumrichter Integriertes Doppelpumpenmanagement Integrierter Motorvollschutz (KLF) mit Auslöseelektronik Serienmäßige Kondensatablaufbohrungen im Motorgehäuse (bei Auslieferung verschlossen) Unterschiedliche Betriebsarten für Heizungsanwendung (HV) oder Klimaanwendung (AC) Zugriffssperre an der Pumpe Unterschiedliche Bedienebenen: Standard/Service Betriebsdaten Medientemperatur: -20 oC Umgebungstemperatur: 0 oC Maximaler Betriebsdruck: 16 bar Auslegungshinweis: 16 bar bis 120oC, 13 bar bis 140oC Mindesteffizienzindex (MEI): 0.4 Motordaten Motor-Effizienzklasse: Störaussendung: Störfestigkeit: Netzanschluss: 3x380 V, 50/60 Hz 3x400 V, 50/60 Hz 3x440 V, 50/60 Hz Motornennleistung: 22000 W Drehzahl max.: 1450 U/Min Nennstrom: 38.5 A Isolationsklasse: F Schutzart Motor: Motorschutz: KLF integriert Werkstoffe Pumpengehäuse: 5.1301, KTL-beschichtet Laufrad: Gusseisen Welle: rostfreier Stahl Wellendichtung: AQ1EGG Laterne: EN-GJL-250 Einbaumaße Saugseitiger Rohranschluss: DN 150 Druckseitiger Rohranschluss: DN 125 Bestellinformationen Fabrikat: Produktbezeichnung: CronoBloc-BL-E 125/275 22/4-R1 Gewicht netto ca.: 406.5 kg Artikelnummer: 2190003 WILO SE Wilopark 1 44263 Dortmund T 0231 4102-0 F 0231 4102-7363 wilo@wilo.com https://wilo.com/de/de/Imprint.html
