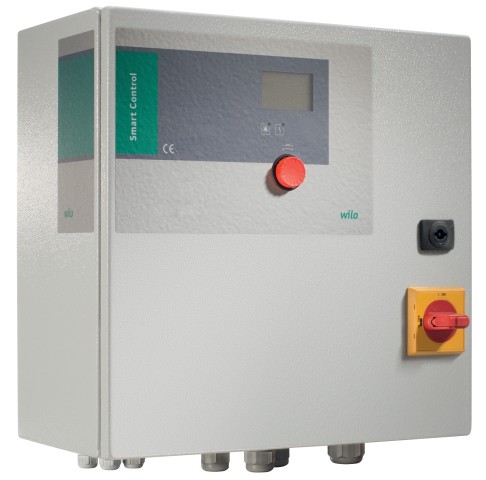

Wilo Schaltgerät Smart Control SC-Lift SC-L-2x24A-T34-SD-WM 2538957

Wilo Schaltgerät Smart Control SC-Lift SC-L-2x24A-T34-SD-WM Mikroprozessorgesteuertes Schaltgerät zur niveauabhängigen Steuerung von zwei Tauchmotorpumpen mittels analogen oder digitalen Signalgebern. Die Eingabe der einzelnen Parameter erfolgt durch eine symbolgestützte Menüführung und einem Bedienknopf. Funktionen Drei unterschiedliche Betriebsarten für einen weiten Einsatzbereich: Betriebsart 'Entleeren': Zum Entleeren von Abwasserschächten Betriebsart 'Befüllen': Zum Befüllen von Wassertanks und Zisternen Einstellbarer Überlastschutz Thermische Motorüberwachung Pumpen-Kick-Funktion Einstellbare Nachlaufzeit Automatischer Pumpenwechsel Laufzeitoptimierung Reservepumpe Automatische Störumschaltung Drehrichtungsüberwachung Hochwasseralarm mit Zwangseinschaltung der angeschlossenen Pumpen Trockenlaufschutz Fehlerspeicher für 16 Fehlermeldungen inkl. der Störungsart Wartungsüberwachung Ausstattung Anzeige der aktuellen Betriebszustände und -daten sowie von Störungen über LC Display und LEDs Betriebsstundenzähler Symbolgestützte Menüführung Einstellung von Betriebsparametern und Bedienung über Bedienknopf Hauptschalter Motorschutzschalter in der Ausführung 'DOL' Schmelzsicherung und Überlastrelais in der Ausführung 'SD' Betriebsarten-Wahlschalter je Pumpe: Not /Testbetrieb, Aus, Automatikbetrieb Eingänge 1x analoger Präzisionseingang 4-20 mA für eine Niveausteuerung mit Niveausensor 3x digitale Eingänge für eine Niveausteuerung mit Schwimmerschalter 1x digitaler Eingang für Wasserstandsmangel mit Schwimmerschalter (Trockenlaufschutz) 1x digitaler Eingang für Hochwassermeldung mit Schwimmerschalter (Hochwasseralarm) 2x Eingänge für die thermische Wicklungsüberwachung für Bimetall- oder PTC-Temperaturfühler 2x Eingänge für den Anschluss von Feuchtigkeitssensoren (z. B.: Motorraumleckage oder Dichtraumüberwachung) 1x digitaler Eingang für Extern Ein/Aus zur Fernein- und Fernausschaltung des Automatikmodus Ausgänge 1x potentialfreier Kontakt für die Sammelbetriebsmeldung (SBM) 1x potentialfreier Kontakt für die Sammelstörmeldung (SSM) 1x potentialfreier Kontakt für den Hochwasseralarm 1x potentialfreier Kontakt als Signal, um ein Tauchmotor-Rührwerk in Abhängigkeit einer Pumpe (bei Stillstand) zu starten 1x analoger Ausgang 0-10 V für die Ausgabe des Niveau-Istwerts Lieferumfang Schaltgerät Klemmenplan Einbau- und Bteriebsanleitung Technische Daten Max. Anzahl ansteuerbarer Pumpen: Phase: Bemessungsspannung: 380/400 V Netzfrequenz: 50 Hz Min. Nennstrom: 19.1 A Max. Nennstrom pro Pumpe: 24 A Einschaltart: Stern-Dreieck (SD) Schutzart: Werkstoff Gehäuse: Stahl Länge: 210 mm Breite: 600 mm Höhe: 760 mm Gewicht netto ca.: 51 kg Fabrikat: Art.-Nr.: 2538957 WILO SE Wilopark 1 44263 Dortmund T 0231 4102-0 F 0231 4102-7363 wilo@wilo.com https://wilo.com/de/de/Imprint.html
