Wilo Pumpensteuerung/Comfort-Regelsystem CCe-HVAC 1 x (ohne Leistungsteil) 2536640

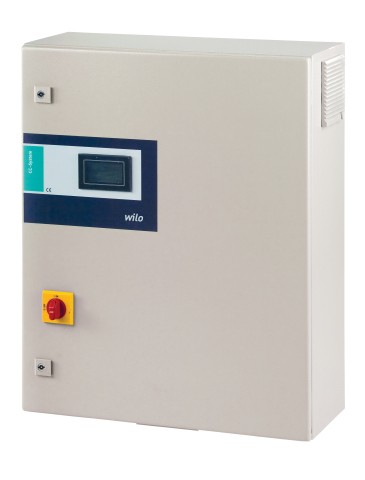

Wilo Pumpensteuerung/Comfort-Regelsystem CCe-HVAC 1 x (ohne Leistungsteil) Wilo-Comfort Controller zur digitalen, stufenlosen Leistungsregelung von Ein- und Mehrpumpenanlagen in Heizungs-, Klima- und Lüftungsanwendungen. Für stufenlos elektronisch geregelte Pumpen bzw. Pumpen mit integriertem Frequenzumformer. Vollelektronischer Comfort-Controller (CCe) im Stahlblechgehäuse (Farbe: kieselgrau) für Wandaufbau, komplett verdrahtet. Schaltgerät geeignet für Anschluss an Drehstromnetze 3/PE 400V/50 Hz nach IEC 60038 (andere Spannungen auf Anfrage), bestehend aus interner Spannungsversorgung, CPU, Pufferbatterie, Analog/Digitalmodulen, Leistungsteil mit Sicherungen, Schützen und Motorschutzeinrichtungen. Voll grafikfähiges Touchdisplay mit 3 farbiger Hintergrundbeleuchtung zur Signalisierung der Betriebszustände Betrieb/Störung/quittierte Störung sowie zur Symbol- und klartextgestützten Menüführung in bis zu 27 Sprachen europäischen und asiatischen Charakters. 3 Benutzerebenen, Anzeige bzw. Einstellbarkeit von Menüsprache, Passwörtern, Betriebsparametern, Betriebsstundenzähler (Einzel- und Gesamtbetriebsstunden), Historienspeicher für Betriebs- und Fehlermeldungen mit Zeitstempel über Echtzeituhr, Pumpenstatus- und Regelgrößen-Istwertanzeige, Ist Druckanzeige, Diagrammfunktion, Hauptschalter, interner Revisionsschalter, Hand-0-Automatik je Pumpe. Betriebsartenwahl Hand-Aus Automatik je Pumpe über Touchpanel, potentialfreie Kontakte für Sammelbetriebs- und Sammelstörmeldungen SBM/SSM (Wechsler) sowie für externe Anlagen-EIN/AUS-Schaltung (bauseitiger potentialfreier Öffner),, Eingang 0/4-20 mA für externe Sollwertverstellung. Überlastschutz über WSK, Motorschutz über Motorschutzschalter, - ab 5,5 kW thermische Überlastrelais. Digitaleingänge für Alarmmeldungen, z.B. Frostschutz (bauseitiger potentialfreier Öffner),PID-Regler, automatischer Pumpentausch und Laufzeitoptimierung bei Mehrpumpenanlagen.Automatische, lastabhängige Zuschaltung von 1bis n Spitzenlastpumpe(n) in Abhängigkeit folgender, programmierbarer Regelgrößen: Druck - konstant, p-c Differenzdruck - konstant, dp-c Differenzdruck - variabel, dp-v Temperatursteller, n=f(T) Drehzahlsteller, n=f(analog In) Temperaturregelung, T-c Differenztemperatur - konstant, dT Differenztemperatur - variabel, dT-v weitere Regelarten auf Anfrage Standardmäßig drei Sollwerte einstellbar. Automatische Störumschaltung auf ruhende Pumpe(n). Probekurzlauf der Pumpe(n) während Stillstand, Pilotpumpenfunktion. Möglichkeit für Live-Zero-Auswertung zur Drahtbruchüberwachung (Geber /Sollwerteingang), wahlweise: Meldung und alle Antriebe Volllast Meldung und Abschaltung der Anlage Meldung und eine Pumpe auf am Frequenzumrichter einstellbare Drehzahl Bestellbeispiel: Wilo CCe-HVAC 4x5,5 WM : Schaltgerät für 4 Pumpen mit P2= 5,5 kW ausgeführt als Schaltschrank für Wandmontage. Lieferumfang Schaltgerät Einbau- und Betriebsanleitung Schaltplan Technische Daten Max. Anzahl ansteuerbarer Pumpen: Phase: Bemessungsspannung: 230 V Min. Nennstrom: 0 A Max. Nennstrom pro Pumpe: 0 A Einschaltart: Elektronisch (E) Schutzart: Min. Umgebungstemperatur: 0 oC Max. Umgebungstemperatur: 40 oC Steuerung: Mit Frequenzumrichter Installation: Wandmontage Werkstoff Gehäuse: Stahl Länge: 210 mm Breite: 400 mm Höhe: 400 mm Gewicht netto ca.: 15 kg Fabrikat: Art.-Nr.: 2536640 WILO SE Wilopark 1 44263 Dortmund T 0231 4102-0 F 0231 4102-7363 wilo@wilo.com https://wilo.com/de/de/Imprint.html

Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!

Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.

Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
