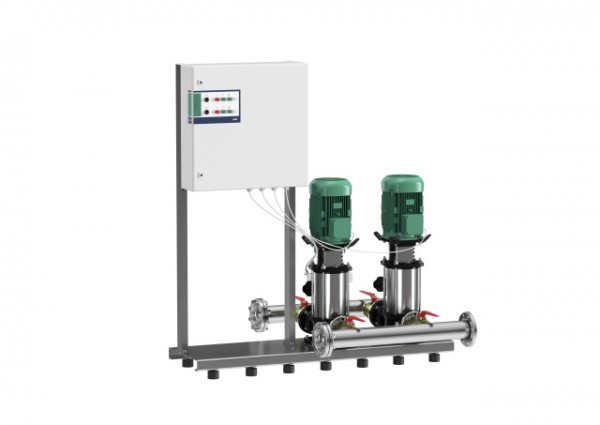

Wilo Feuerlöschanlage FLA-2 Helix V 1609 PN16 2534363

Wilo Feuerlöschanlage FLA-2 Helix V 1609 PN16 Mittelbar anzuschließende Druckerhöhungsanlage und vollautomatische Doppelpumpen Kompaktanlage als homogen redundante Ausführung einer Einpumpenanlage für Feuerlöschzwecke. Bestehend aus: 2 Stck. normalsaugenden, mehrstufigen Hochdruck-Kreiselpumpen in vertikaler Ausführung, Laufräder, Leiträder, Stufengehäuse sind aus Edelstahl. Die gesamte hocheffiziente Helix Baureihe ist mit einer benutzerfreundlichen Gleitringdichtung (X-Seal) in Kartuschenbauweise und Standard-Dichtung für einfache Wartung ausgestattet Das flexible Laternen Design ermöglicht einen direkten Zugang zur Gleitringdichtung. IE2-Normmotoren, 3-phasig, 2-polig. Membrandruckbehälter (Inhalt 8 l), saug- und druckseitige Sammelverrohrung je Pumpe: mit Rückflussverhinderer, saug- und druckseitige Absperrarmaturen (im geöffneten Zustand plombiert), Manometer, Druckschalter zur automatischen Anlagensteuerung. Serienmäßig mit Pumpenschutz ohne Hilfsenergie mittels Mindestmengenabnahme über Bypass. Schaltgerät FLA für Feuerlöschanlagen nach DIN14462. Integriert in ein Stahlblech-Gehäuse. Homogen redundante Schaltgeräte Ausführung ohne gegenseitige Verriegelung, d.h. zwei komplette, autark arbeitende Steuerungen mit je einer Einspeisung zum Betrieb jeweils einer Pumpe. Funktionsumfang und Eignung im Sinne von DIN14462 sind gemäß TÜV Prüfbericht nachgewiesen. Je Pumpe mit einer Steuerung bestehend aus: Eingebautem Motorschutz nur zur Signalisierung von Störungen. Im Testlauf ist der Motorschutz wirksam. Schalter für Hand-Automatik-Betrieb. Im Automatikbetrieb Schaltung der Pumpe durch Druckschalter, erweiterbar auf bis zu 8 Geber (in Reihenschaltung), z.B. Extern Ein-/Aus, Grenztaster usw. (mehr als 8 Geber auf Anfrage). Alle Gebersignale die zum Start der Pumpe führen können, sind drahtbruch- und kurzschlussüberwacht. Anlage mit programmierbarer Schaltuhr für regelmäßigen Testlauf. Trockenlaufschutz-Relais, z.B. zum Anschluss von Wassermangel Schwimmerschalter aus den WILO Vorbehältern FLA, Elektroden, Druckschalter usw. Wassermangel-Zustand nur zur Signalisierung von Störungen. Im Funktionslauf ist der Wassermangel wirksam. Mit Meldeleuchten für Betriebsbereitschaft (grün), Pumpe EIN (grün), Störung (rot), Pumpenanforderung (weiß) sowie potentialfreien Kontakten für Betriebsbereitschaft und Sammelstörung (als gemeinsame Meldung möglich) und Pumpe EIN. Im Sinne der grundlegenden Anforderungen der Richtlinie 2004/108/EG (EMV Richtlinie) zum Einsatz in Industrie- und Wohnbereichen geeignet. Anlage Anschlussfertig verdrahtet und verrohrt auf Grundrahmen montiert. Es ist durch geeignete kundenseitige Maßnahmen sicherzustellen, dass an jedem Wandhydranten der Fließdruck 8 bar und der Ruhedruck 12 bar nicht überschritten werden. Betriebsdaten Förderhöhe max.: 116.9 m Anzahl der Pumpen: Medientemperatur: 3 oC Umgebungstemperatur: 5 oC Maximaler Betriebsdruck: 16 bar Maximaler Zulaufdruck: 10 bar Motordaten Netzanschluss: Motornennleistung: 7500 W Nennstrom: 13.7 A Leistungsfaktor: 0.88 Nenndrehzahl: 2900 U/Min Einschaltart: Direkt/Stern-Dreieck Schutzart Motor: Schutzart Schaltgerät: Werkstoffe Pumpengehäuse: rostfreier Stahl Laufrad: rostfreier Stahl Welle: rostfreier Stahl Wellendichtung: Q1BE3GG Material Dichtung: EPDM Material Verrohrung: rostfreier Stahl Einbaumaße Saugseitiger Rohranschluss: R 21/2 Druckseitiger Rohranschluss: R 21/2 Bestellinformationen Fabrikat: Produktbezeichnung: FLA-2 Helix V 1609 PN16 Gewicht netto ca.: 381 kg Artikelnummer: 2534363 WILO SE Wilopark 1 44263 Dortmund T 0231 4102-0 F 0231 4102-7363 wilo@wilo.com https://wilo.com/de/de/Imprint.html

Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!

Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.

Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
