Wilo Hochdruck-Kreiselpumpe Economy
MHIE 803N-1/E/3-2-2G,G11/2/G11/4,2.2kW
Normalsaugende,... mehr
Produktinformationen "Wilo Hochdruck-Kreiselpumpe Economy MHIE 803N-1/E/3-2-2G,G11/2/G11/4,2.2kW 4148424"

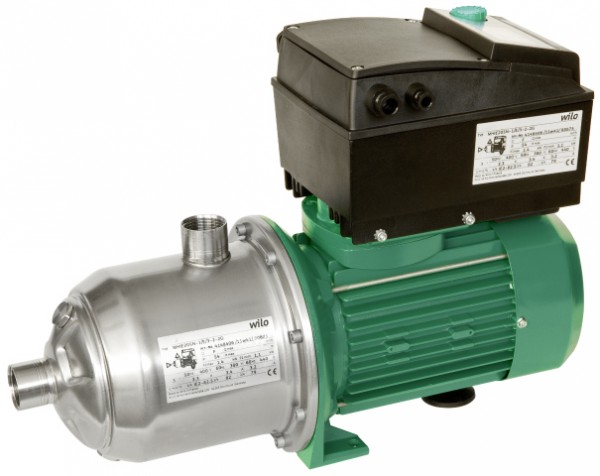

Wilo Hochdruck-Kreiselpumpe Economy
MHIE 803N-1/E/3-2-2G,G11/2/G11/4,2.2kW
Normalsaugende, mehrstufige, horizontale
Hochdruck-Kreiselpumpe in Block-Bauart
mit horizontalem Ansaug- und vertikalem
Druckstutzen sowie eingebautem,
luftgekühltem Frequenzumrichter. Der
integrierte Frequenzumrichter ermöglicht
eine variable Drehzahl, Druck- und PID
Regelung.
Drehzahlregelung
"Drehzahlregelung": Manuell durch grünen
Knopf oder durch externe Signale
'Differenzdruck, konstant':
Druckregelung mit Drucksensor,
Sollwerteinstellung durch grünen Knopf
oder externe Signale
'PID-Regelung': andere konstante
Steuerungsvariablen (Temperatur,
Volumenstrom, Druck....) mit Sensor,
Sollwert-Einstellung mit dem grünen
Knopf, mithilfe externer Signale
Das Elektronikmodul bietet verschiedene
Schutzfunktionen einschließlich
Überlastschutz, Wassermangelerkennung
als auch Schutz vor Netzunterspannung
oder -überspannung, hoher
Umgebungstemperatur, Phasenausfall,
blockierten Pumpen und Kurzschluss.
Fehlermeldungen werden über das Display
ausgegeben.
Elektronikmodul mit kurzschlussfestem
Spannungsausgang +24 V mit max.
Kontaktstärke von 30 mA. Modul mit
potentialfreien Kontakten für SSM, roter
und grüner LED.
Eingang:
In1: Eingang, Sensorsignal 4 - 20 mA, 0
10 V, 0 - 20 mA oder 2 - 10 V
In2: Eingang, Sollwert 0 - 20 mA, 0 - 10
V, 4 - 20 mA oder 2 - 10 V
Ausgang:
Spannungsausgang +24 V mit max.
Kontaktstärke von 50 mA
Potentialfreie Sammelbetriebs- und
Sammelstörmeldungen
Ext. Ein/Aus-Modus.
Infrarotkommunikation
Steckplatz für Wilo-IF-Module Modbus,
BACnet, CAN, PLR, LON für die Anbindung
an die Gebäudeautomation
Pumpe in kompakter Bauart mit
durchgehender Motor-Pumpenwelle und
drehrichtungsunabhängiger
Gleitringdichtung.
Pumpe geeignet für den Einsatz in der
Wasserversorgung und Druckerhöhung,
industriellen Umwälzsystemen,
Prozesswasser- und
Kühlwasserkreisläufen,
Feuerlöschanlagen, Waschanlagen und der
Bewässerung. Sie kann ferner in
Feuerlöschanlagen, Waschanlagen sowie
für die Bewässerung verwendet werden.
Besonderheiten/Produktvorteile
Platzsparende, kompakte Block-Bauart
Alle hydraulischen und medienberührenden
Teile, wie z. B. Stufenkammern,
Laufräder, Leitrad-Vorrichtungen und
Pumpengehäuse, aus Edelstahl.
Grüne-Knopf-Technologie und Display
ermöglichen eine besonders einfache
Parametrierung und Betrieb des
Elektronikmoduls.
Trinkwasser-Zulassung (ACS, KTW, WRAS)
für alle medienberührenden Bauteile
(EPDM-Version)
Lieferumfang
Wilo-Multivert MHIE-Hochdruck
Kreiselpumpe
Einbau- und Betriebsanleitung
Hinweise zur Bauart
Optionale, einsteckbare IF-Module
Sensoren sind als
Zubehör erhältlich.
Betriebsdaten
Produktdaten
Min. Medientemperatur: -15 oC
Max. Medientemperatur: 110 oC
Max. Umgebungstemperatur: 50 oC
Maximaler Betriebsdruck: 10 bar
Maximaler Zulaufdruck: 6 bar
Motordaten
Netzanschluss:
Spannungstoleranz:
Motornennleistung: 2200 W
Motor-Effizienzklasse:
Nennstrom: 5.6 A
Nenndrehzahl: 3500 U/Min
Motorwirkungsgrad: 81
Motorwirkungsgrad: 84
Motorwirkungsgrad: 85.5
Isolationsklasse: F
Schutzart:
Werkstoffe
Pumpengehäuse: rostfreier Stahl
Laufrad: rostfreier Stahl
Welle: rostfreier Stahl
Wellendichtung: BQ1E3GG
Material Dichtung: EPDM
Einbaumaße
Saugseitiger Rohranschluss: Rp 11/2
Druckseitiger Rohranschluss: Rp 11/4
Bestellinformationen
Fabrikat:
Produktbezeichnung: Economy MHIE 803N-2G
(3x380/400/440
V, EPDM)
Gewicht netto ca.: 23.2 kg
Artikelnummer: 4148424
