Wilo Elektrisches Zubehör CC-HVAC System 2 x 37,5A SD WM WP 2540287

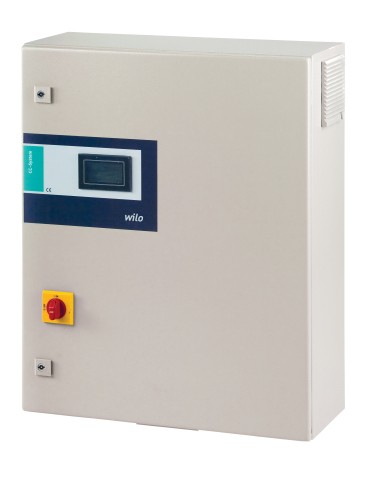

Wilo Elektrisches Zubehör CC-HVAC System 2 x 37,5A SD WM WP Wilo-Comfort Controller zum Anschluss von Pumpen zur Wasserversorgung aus Bohrlöchern und Behältern. Vollelektronischer Comfort-Controller (CC) im Stahlblechgehäuse als Standgerät oder für Wandaufbau, RAL 7035, Struktur, Schutzart IP 54, komplett verdrahtet. Schaltgerät geeignet für Anschluss an Drehstromnetze 3/PE 400V/50Hz nach IEC 60038 (andere Spannungen auf Anfrage) bestehend aus: Interner Spannungsversorgung CPU (+ Pufferbatterie) Analog/Digitalmodulen Leistungsteil mit Sicherungen, Schützen und Motorschutzeinrichtungen Grafikfähiges Touchdisplay mit 3 farbiger Hintergrundbeleuchtung zur Signalisierung der Betriebszustände Betrieb/Störung/quittierte Störung und zur Symbol- und klartextgestützten Menüführung in bis zu 27 Sprachen europäischen und asiatischen Charakters 3 Benutzerebenen, Anzeige bzw. Einstellbarkeit von Menüsprache, Passwörtern, Betriebsparametern, Betriebsstundenzähler (Einzel- und Gesamtbetriebsstunden), Historienspeicher für Betriebs- und Fehlermeldungen mit Zeitstempel über Echtzeituhr, Pumpenstatus- und Regelgrößen-Istwertanzeige, Diagrammfunktion Hauptschalter, Interner Revisionsschalter Hand-0-Automatik je Pumpe Betriebsartenwahl Hand-Aus-Automatik je Pumpe über Touchdisplay Potentialfreie Kontakte (Wechsler) für Sammelbetriebs- und Sammelstörmeldungen (SBM/SSM), Einzelbetriebs- und Einzelstörmeldung (EBM/ESM) und Trockenlaufmeldung je Pumpe Auswerterelais (je Pumpe) zum Anschluss von Tauchelektroden für Wassermangelsicherung (trennbar für jede Pumpe bei getrennten Bohrlöchern) Digitaleingänge für externe Anlagen EIN/AUS-Schaltung*, Alarmmeldung Frostschutz*, Sollwertumschaltung** Analogeingang 0/4-20mA für externe Sollwertverstellung Überlastschutz über WSK, Motorschutz über Motorschutzschalter / in Stern Dreieck-Anlauf ab 5,5kW über thermisches Überlastrelais (optional: PTC/PT100-Auslösung lieferbar) PID-Regler, automatischer Pumpentausch und Laufzeitoptimierung bei Mehrpumpenanlagen Standardmäßig drei Sollwerte einstellbar Automatische Störumschaltung auf ruhende Pumpe Probekurzlauf der Pumpe während Stillstand, Pilotpumpenfunktion Automatische, lastabhängige Zuschaltung der Spitzenlastpumpe in Abhängigkeit von programmierbarer Regelgrößen Programmierbare Regelgrößen: Druck - konstant, p-c Differenzdruck - konstant, dp-c Möglichkeit für Live-Zero-Auswertung zur Drahtbruchüberwachung (Geber /Sollwerteingang), wahlweise: Meldung und alle Antriebe Volllast Meldung und Abschaltung der Anlage Meldung und eine Pumpe auf am Frequenzumrichter einstellbare Drehzahl Bestellbeispiel: W-CTRL-CC-H-2x20,0A-T4 DOL-BM-WP Schaltgerät für 2 Pumpen mit max. Pumpennennstrom von 20,0 A, T4 = Netzanschluss 3x400V, DOL = Einschaltart der Pumpe: direkt, BM = ausgeführt als Schaltschrank Standgerät, WP = Ausführung für Bohrlochpumpen Anwendungen (well pump), beinhaltet oben beschriebene Ausstattung TP = Temperaturregelung Lieferumfang Schaltgerät Einbau- und Betriebsanleitung Schaltplan Technische Daten Max. Anzahl ansteuerbarer Pumpen: Phase: Bemessungsspannung: 400 V Min. Nennstrom: 32.1 A Max. Nennstrom pro Pumpe: 37.5 A Einschaltart: Stern-Dreieck (SD) Schutzart: Min. Umgebungstemperatur: 0 oC Max. Umgebungstemperatur: 40 oC Steuerung: ohne Frequenzumrichter Installation: Wandmontage Werkstoff Gehäuse: Stahl Länge: 250 mm Breite: 600 mm Höhe: 760 mm Gewicht netto ca.: 46 kg Fabrikat: Art.-Nr.: 2540287 WILO SE Wilopark 1 44263 Dortmund T 0231 4102-0 F 0231 4102-7363 wilo@wilo.com https://wilo.com/de/de/Imprint.html

Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!

Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.

Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
