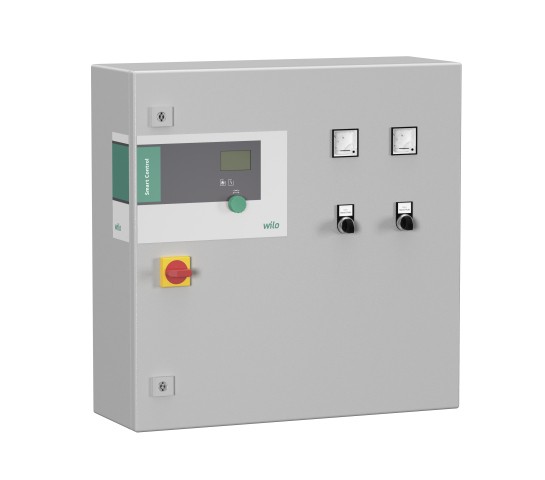

Wilo Schaltgerät Smart Control SC-Lift SC-L-2x16A-T34-DOL-WM-FTS 2543246

Wilo Schaltgerät Smart Control SC-Lift SC-L-2x16A-T34-DOL-WM-FTS Mikroprozessorgesteuertes Schaltgerät zur Steuerung von Abwasserhebeanlagen mit Feststoff-Trennsystem. Die Eingabe der einzelnen Parameter erfolgt durch eine symbolgestützte Menüführung und einem Bedienknopf. Funktionen Betriebsart 'FTS': Steuerung von zwei Pumpen im Wechselbetrieb. Der Parallelbetrieb ist hardware- und softwareseitig unterbunden! Einstellbarer Überlastschutz Thermische Motorüberwachung Feuchtigkeitsüberwachung Einstellbare Nachlaufzeit Automatischer Pumpenwechsel Drehrichtungsüberwachung Hochwasseralarm und Trockenlaufschutz Fehlerspeicher für 16 Fehlermeldungen inkl. der Störungsart Ausstattung Amperemeter in der Schaltschranktür zur direkten Betriebskontrolle Betriebsarten-Wahlschalter (Hand-0-Auto) je Pumpe in der Schaltschranktür zur einfachen Bedienung während der Wartung Anzeige der aktuellen Betriebszustände und -daten sowie von Störungen über LC Display und LEDs Betriebsstundenzähler Symbolgestützte Menüführung Einstellung von Betriebsparametern und Bedienung über Bedienknopf Motorschutzschalter Freier Platz zum Einbau von zusätzlichem Systemzubehör Eingänge 1x analoger Präzisionseingang 4-20 mA mit Zenerbarierre für eine Niveausteuerung mit Niveausensor innerhalb von Ex-Bereichen 1x Eingang je angeschlossener Pumpe für die thermische Wicklungsüberwachung für Bimetall- oder PTC-Temperaturfühler 1x Eingang je angeschlossener Pumpe für den Anschluss von Feuchtigkeitssensoren (z. B.: Motorraumleckage oder Dichtraumüberwachung) Ausgänge 1x potentialfreier Kontakt für die Sammelbetriebsmeldung (SBM) 1x potentialfreier Kontakt für die Sammelstörmeldung (SSM) 1x potentialfreier Kontakt für den Hochwasseralarm 1x analoger Ausgang 0-10 V für die Ausgabe des Niveau-Istwerts Technische Daten Netzanschluss: 3x400 V, 50/60 Hz Maximaler Bemessungsstrom IN pro Pumpe: 32 A Einschaltart: Direkt Steuerspannung: 24 VDC, 230 VAC Betriebstemperatur: 0...+40 oC Lagertemperatur: -10...+50 oC Max. relative Luftfeuchte: 50 % Gehäusematerial: Beschichtetes Stahlblech Schutzart: IP54 Elektrische Sicherheit: Verschmutzungsgrad II Optionen Ausführung mit Fernzugriff über GSM, BACnet oder LON Steuerung einer Entwässerungspumpe Steuerung der Ventilation für den Betriebsraum Zusätzlicher Anschluss für Feuchtigkeitsüberwachung zur Überwachung des Betriebsraums Voltmeter in der Schaltschranktür Überwachung des Schachtdeckels beim Einbau in Pumpenschächten zur Unterflurinstallation Gehäuse für Außenaufstellung Akku für netzunabhängige Alarmmeldung Technische Daten Max. Anzahl ansteuerbarer Pumpen: Phase: Bemessungsspannung: 380/400 V Netzfrequenz: 50 Hz Min. Nennstrom: 12.1 A Max. Nennstrom pro Pumpe: 16 A Einschaltart: Direkt online (DOL) Schutzart: Werkstoff Gehäuse: Stahl Länge: 210 mm Breite: 600 mm Höhe: 600 mm Gewicht netto ca.: 31.9 kg Fabrikat: Art.-Nr.: 2543246 WILO SE Wilopark 1 44263 Dortmund T 0231 4102-0 F 0231 4102-7363 wilo@wilo.com https://wilo.com/de/de/Imprint.html
