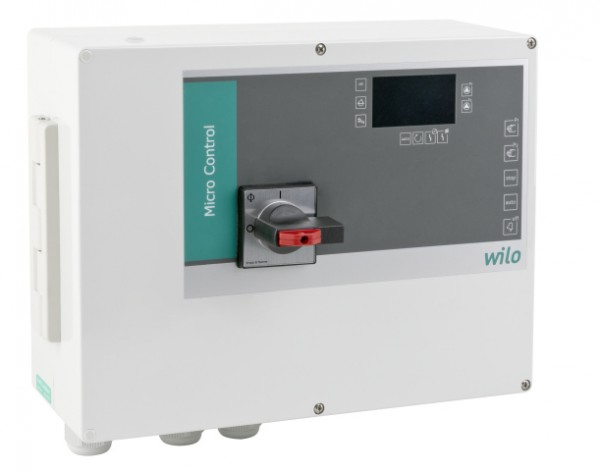

Wilo Schaltgerät Micro Control MS-Lift MS-L-2x4kW-DOL 2539745

Wilo Schaltgerät Micro Control MS-Lift MS-L-2x4kW-DOL Mikroprozessor gesteuertes Schaltgerät zur niveauabhängigen Steuerung von zwei Tauchmotorpumpen mittels Schwimmerschalter zur Niveauerfassung. Die Parametrisierung erfolgt durch Dip Schalter und Potentiometer. Funktionen Betriebsart 'Entleeren': Zum Entleeren von Abwasserschächten in der Wasserentsorgung Einstellbarer Überlastschutz Thermische Motorüberwachung Pumpen-Kick-Funktion für 2 s Einstellbare Nachlaufzeit bis 120 s Pumpenwechsel nach jedem Lauf Drehrichtungskontrolle Hochwasseralarm mit Zwangseinschaltung der angeschlossenen Pumpen Fehlerspeicher des letzten Fehlers Ausstattung Abschließbarer Hauptschalter Bedienfeld mit Tastern Anzeige der aktuellen Betriebs- oder Störungszustände über LEDs Einstellbare elektronische Motorstromüberwachung Einstellung der einzelnen Funktionen über Dip-Schalter und Potentiometer Integrierter Alarmsummer, netzunabhängig mit 9 V-Akku (optional als Zubehör erhältlich) Eingänge 2x digitale Eingänge für Schwimmerschalter (Pumpe Ein/Aus) 1x digitaler Eingang für Hochwassermeldung mit Schwimmerschalter (Hochwasseralarm) 2x Eingänge für die thermische Wicklungsüberwachung mit Bimetall Temperaturfühler, ein Anschluss von PTC Fühlern ist nicht möglich! Ausgänge 1x potentialfreier Kontakt für die Sammelstörmeldung (SSM) 1x potentialfreier Kontakt für den Hochwasseralarm Lieferumfang Schaltgerät Einbau- und Betriebsanleitung Auslegung Achtung: Signalgeber sind bauseits zu stellen. Schaltgeräte sind nicht explosionsgeschützt und dürfen nur außerhalb explosionsgefährdeter Bereiche eingesetzt werden. Signalgeber innerhalb von Ex-Bereichen müssen über einen eigensicheren Stromkreis angeschlossen werden, z.B. Zenerbarriere oder Ex-Trennrelais. Der direkte Anschluss von Pumpen innerhalb explosionsgefährdeter Bereiche ist nicht möglich! Technische Daten Max. Anzahl ansteuerbarer Pumpen: Phase: 1 3 Bemessungsspannung: 230/400 V Netzfrequenz: 50, 60 Hz Min. Nennstrom: 1.5 A Max. Nennstrom pro Pumpe: 12 A Einschaltart: Direkt online (DOL) Schutzart: Werkstoff Gehäuse: PC Länge: 240 mm Breite: 290 mm Höhe: 107 mm Gewicht netto ca.: 2 kg Fabrikat: Art.-Nr.: 2539745 WILO SE Wilopark 1 44263 Dortmund T 0231 4102-0 F 0231 4102-7363 wilo@wilo.com https://wilo.com/de/de/Imprint.html
