strawa Mischstation FBM 63-X 4 Hkr.

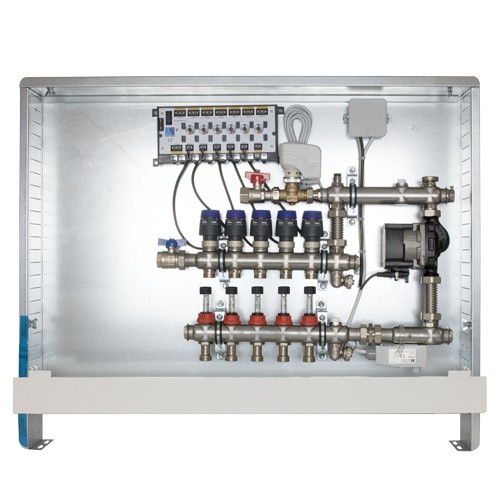

strawa Mischstation FBM 63-X 4 Hkr. Mischstation für Flächenheizungen FBM 63-X Anschluss horizontal Bis ca. 200 qm Fußbodenheizung ausreichend (abhängig vom Wärmebedarf) bestehend aus Mischgruppe: für witterungsgeführte Vorlauftemperaturregelung (ohne Regelung, siehe Elektrozubehör), Beimischschaltung über 2-Wege-Ventil mit 3-Punkt-Stellmotor, Temperarturbegrenzer als Rohranleger (fix 60 Grad C eingestellt) als Übertemperaturschutz, integriertes Regulierventil (Kvs= 3,89 kbm/h) zur einfachen Einregulierung des Volumenstromes, Thermometer 20-80 Grad C im Sekundärvorlauf- balken, Pumpe Grundfos UPM3 Auto L 15-50 (auf Anfrage auch andere Pumpen möglich), mit Rückschlagventil Verteiler: e-class 63 mit absperrbaren integrierten Regolux Durchfluss- anzeigern 0-3 l/min (Kvs=1,23 kbm/h) mit Memoryfunktion und Anschlussnippel im Vorlauf, absperrbare integrierte Thermostat- ventileinsätze VA (Kvs=2,56 kbm/h) passend für elektrothermische Stellantriebe (strawa-konform) im Rücklauf, mit Entlüftungsventil 1/2'' und 1/2'' SFE-Ventil (Spül-, Füll und Entleerventil) im Vor- und Rücklaufbalken, Stutzenabstand 50 mm, erfüllt DIN EN 1264-4 Anschlussgarnitur: e-class AG 3/4'' mit 3/4'' Kugelhahn im Vor- und Rücklauf (auf Anfrage 1'' ), Verteilerschrank: UP-Schrank 69 mit verzinkter oder weißer (RAL 9010) Frontblende, auf Anfrage mit Kunststofffrontblende Elektrokomponenten: Vormontierte strawatherm 230 V Stellantriebe mit RE-OPEN-Funktion, strawalogiX Klemmleiste mit individüller Zuordnung der Stellantriebe zu den Raumthermostaten über ein Wählrad und kompletter Vorverdrahtung der strawatherm Stellantriebe mit der strawalogiX Klemmleiste max. Betriebsdruck: 4 bar max. Betriebstemperatur: 80 Grad C max. Volumenstrom: 2,14 kbm/h Primärseite: Anschluss horizontal mit Kugelhahn 3/4'' IG im Vor- und Rücklauf Sekundärseite: Anschluss vertikal mit 3/4'' AG mit Konus passend für Klemmverschraubungen im Vor- und Rücklauf Einbautiefe Schrank: 110-150 mm Mischstation FBM 63-X 4 Hkr. im UP-Schrank 69/1,5 B x H x T: 725 x 710 x 110-150 mm mit Frontblende in weiß RAL 9010 Art.-Nr.: 50+976304X Fabrikat: s t r a w a Telefon: 036256/8661-0 Fax: -99s t r a w a Telefon: 036256/8661-0 Fax: -99 strawa Wärmetechnik GmbH Gottlieb-Daimler-Straße 4 99869 Schwabhausen Von-Krafft-Straße 5 ​ 73337 Bad Überkingen Telefon: +49 36256 8661-0 E-Mail: info@strawa.com https://www.strawa.com/de/impressum/

Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!

Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.

Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
