strawa Frischwasser-Wohnungsstation Friwara-M2-3-W-FBR-32-CU-Z-D

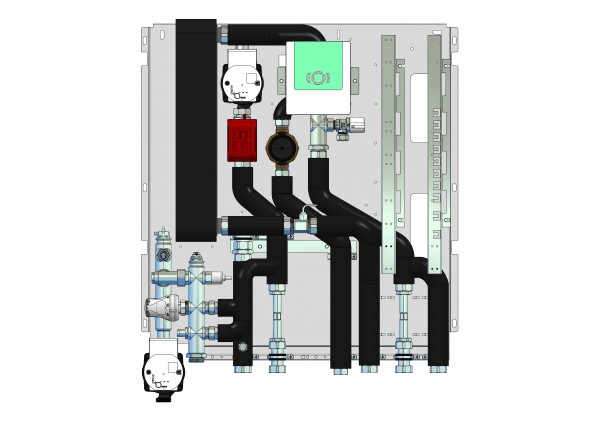

strawa Frischwasser-Wohnungsstation Friwara-M2-3-W-FBR-32-CU-Z-D Frischwasser-Wohnungsstation Friwara-M2-3-W-FBR-32-CU-Z-D Modul 2-3 Kurzprofil: - Schüttleistung bis 32 l/min - kupfergelöteter Plattenwärme- übertrager - Festwertregelgruppe 20-50 Grad C mit Pumpe - Dämmung Plattenwärme- übertrager und Rohrleitung - mit Zirkulation Frischwassermodul auf Montageplatte für modulare Bauweise der Frischwasser-Wohnungsstation Friwara-W32-FBR-Z Das Frischwassermodul dient dient der Warmwasserversorgung und zusätzlich der Versorgung und Regelung von Flächenheizungen mit Festwertregler 20-50 Grad C mit integrierter Pumpe. Warmwasserversorgung. Funktionsweise: Das Modul funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasser- versorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstrom- sensor, Temperaturfühlern und PWM- Ladepumpe. Der elektronische Spezialregler (je nach Modul auch als LAN und W-LAN Regler möglich) gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwasser- temperatur. Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn die Station einen Warmwasser- bedarf erkennt. Nach Beendigung des Zapfvorganges wird das Ventil sofort geschlossen. Flächenheizungsversorgung: Über einen zusätzlichen Abgang im Primär-Heizungsstrang in der Friwara Wohnungsstation wird ein Festwert- regelset mit Wärme versorgt. Das Festwertregelset regelt die Vorlauftemperatur über ein Einspritzventil und den Bypass aus dem Flächenheizungsrücklauf auf die gewünscht Vorlauftemperatur (Einstellbereich 20-50 Grad C). Über die im Festwertregelset verbaute Pumpe (Wilo Para 15-130 / 6-43 / SC-12) wird der benötigten Volumenstrom der Flächenheizung bereitgestellt. Hydraulisch lässt sich der Flächenheizungsstrang über ein integriertes Regulierventil zum Primärstrang abgleichen. Zusätzlich ist zum Schutz der Flächenheizung ein STB (fix auf 55 Grad C eingestellt) verbaut. Das integrierte Rückschlagventil verhindert Fehlzirkulationen. Vorteile: - Warmwassertemperatur von 45 bis 60 Grad C frei wählbar - einfache Montage und Wartung (Regler fertig vorverdrahtet) - konstante Zapftemperatur durch die elektronische strawa-FRIWA-Regelung - alle Komponenten aus einer Hand bzw. in einer komplexen Station - komfortable Möglichkeit zur Kalt- wasser- und Wärmezählung im Wohnbau- bereich - druckgeprüft - alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGW Bestandteile: Heizungsseite: - Plattenwärmeübertrager (PWÜ) kupfer- gelötet (Cu) mit Dämmung aus hochflexiblen Schaumstoff auf Basis synetischen Kautschuks, FEF - Pulsweitenmodulierende Hocheffizienz- pumpe Wilo Typ Yonos Para 15-130/8-75/IPWM-12 - Motorventil DN 25 im Ladekreis zur Absperrung der Frischwasserstation im Standby - Wärmezählerpassstück variabel 1''AG fld. (Länge 130mm) oder 3/4'' AG fld. (Länge 110mm) - Fühlereinbaustück direktfühlend D= 5-5,2mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entec, Molline) Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basis synetischen Kautschuks, FEF Trinkwasserseite: - Plattenwärmeübertrager mit Schütt- leistung (SL) 32l/min mit Dämmung aus hochflexiblen Schaumstoff auf Basis synetischen Kautschuks, FEF - Rückschlagklappe, Impulsgeber Wasserzählerpassstück variabel 1''AG fld. (Länge 130mm) oder 3/4''AG fld. (Länge 110mm) Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basis synetischen Kautschuks, FEF mit Zirkulationsanschluss und Zirkulationspumpe Xylem ecocirc Pro 13-1 / 940-01 Frischwasserregler: - Friwara Standardregler 1.0 - Trinkwarmwassertemperatur einstellbar von 45-60 Grad C - Zirkulationsfunktionen (Zeitintervall) - Komfortschaltung für Warmhaltung des Plattenwärmeübertrager Technische Daten: Primärseite: - max. Temperatur 90 Grad C -> Empfehlung 60 Grad C zum Schutz des PWÜ gegen Verkalkung - max. Prüfdruck 6 bar - max. Betriebsdruck 4 bar - max. Leistung des Plattenwärme- übertrager bis 111 kW - max. Druckverlust 400 mbar - max. Massenstrom ca. 1920 kg/h Trinkwassererwärmung: - max. Zapftemperatur 60 Grad C - max. Prüfdruck 15 bar - max. Betriebsdruck 10 bar - max. Zapfleistung 32 l/min bei primär 75 Grad C / 25 Grad C, und sekundär 60 Grad C / 10 Grad C - max. trinkwasserseitiger Druckverlust 575 mbar - Ladepumpe: Pulsweitenmodulierende (PWM) Hocheffizienzpumpe Wilo (W) Typ Yonos Para 15-130 / 8-75 / IPWM-12 Anschlüsse an Anschlussleiste für Heizung und Trinkwasser: 1'' ÜW fld..s t r a w a Telefon: 036256/8661-0 Fax: -99 strawa Wärmetechnik GmbH Gottlieb-Daimler-Straße 4 99869 Schwabhausen Von-Krafft-Straße 5 ​ 73337 Bad Überkingen Telefon: +49 36256 8661-0 E-Mail: info@strawa.com https://www.strawa.com/de/impressum/
