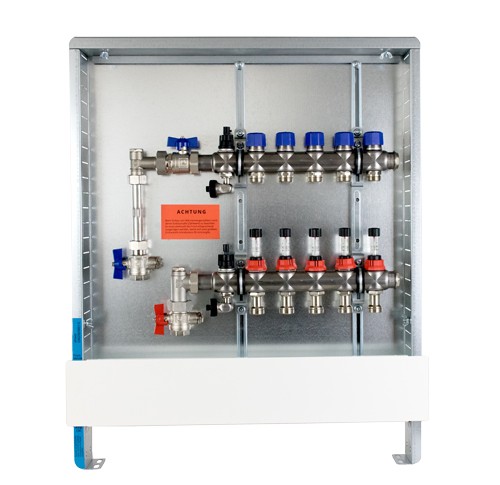

strawa FB-Anschlussstation H 63-WMZ-80 12 Hkr.

strawa FB-Anschlussstation H 63-WMZ-80 12 Hkr. Anschlussstation für Flächenheizungen H 63-WMZ Primäranschluss vertikal Verteiler: strawa e-class 63 mit absperrbaren integrierten Regolux Durchflussanzeigern0-3 l/min (Kvs=1,23 kbm/h) mit Memoryfunktion und Anschlussnippel im Vorlauf, absperrbare integrierte Thermostatventileinsätze VA (Kvs=2,56 kbm/h) passend für elektrothermische Stellantriebe (strawa-konform) im Rücklauf, mit SFEE-Ventil (Spül-, Füll-, Entleer- und Entlüftungsventil) im Vor- und Rücklaufbalken, Stutzenabstand 50 mm, erfüllt DIN EN 1264-4 Anschlussgarnitur: mit Wärmezählerverrohrung bestehend aus 90 Grad-Winkelanschlußstück mit 1/2'' Stopfen im Vor- und Rücklauf, 3/4'' Kugelhahn mit Fühleranschluss für direkteintauchende Fühler (d 5-5,2 mm, M10x1-IG IG) im Vor- und Rücklauf, zusätzlicher 3/4'' Kugelhahn im Rücklauf, WMZ-Distanzrohr mit 3/4'' AG fld. Länge 110 mm, Fühlereinbaustück austauschbar (Fühlereinbaustück d 6 mm M12x1 AG, Art.-Nr.: 55-338024), auf Anfrage 1'' Verteilerschrank: UP-Schrank 80 mit verzinkter oder weißer (RAL 9010) Frontblende, auf Anfrage mit Kunststofffrontblende max. Betriebsdruck: 4 bar max. Betriebstemperatur: 70Grad C max. Volumenstrom: 2,14 kbm/h Primärseite: Anschluss vertikal mit Kugelhahn 3/4'' IG im Vor- und Rücklauf Sekundärseite: Anschluss vertikal mit 3/4'' AG mit Konus passend für Klemmverschraubungen im Vor- und Rücklauf Einbautiefe Schrank: 80-120 mm H 63-WMZ 12 Hkr. im UP-Schrank 80/2,5 B x H x T: 1025 x 710 x 90-120 mm Frontblende in weiß RAL 9010 Art.-Nr.: 56+806312 Fabrikat: s t r a w a Telefon: 036256/8661-0 Fax: -99s t r a w a Telefon: 036256/8661-0 Fax: -99 strawa Wärmetechnik GmbH Gottlieb-Daimler-Straße 4 99869 Schwabhausen Von-Krafft-Straße 5 ​ 73337 Bad Überkingen Telefon: +49 36256 8661-0 E-Mail: info@strawa.com https://www.strawa.com/de/impressum/

Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!

Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.

Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
