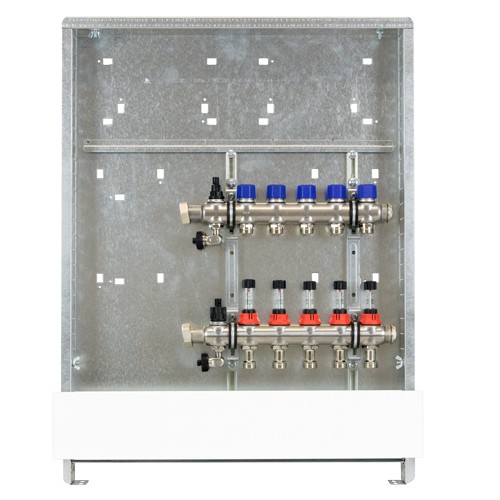

strawa Comfort Anschlussstation FBH-63-X-C80 7 Hkr.

strawa Comfort Anschlussstation FBH-63-X-C80 7 Hkr. Anschlussstation für Flächenheizungen und -kühlung mit frei wählbarer: - Anschlussgarnitur mit oder ohne Wärmezählerverrohtung. - Wasserzählerstrecken - Stellantriebe und Klemmleiste im Unterputzschrank montiertbar. Größere Einbaufläche der Station für: - komfortable Platzierung der Einbauteile - übersichtliche, feste und saubere Verdrahtung der Stellantriebe auf die Klemmleiste - Einbaumöglichkeit von Wasser- zählerstrecken bei geringstmöglicher Schrankgröße. Auslegungsdaten: - max. Wärmeleistung: 25 kW bei Delta T 10 K. - max. Volumenstrom von 2,14 ccm/h - max. Betriebstemperatur -10 bis 70 Grad C - max. Betriebsdruck max. 4 bar. Verteiler: - e-class 63 FB-Anschlussverteiler - mit Vor- und Rücklaufbalken aus profiliertem Edelstahlspezialprofil VA 1.4301 DN 32. - Spül-, Füll-, Entleer- und Entlüftungsventil (SFEE-Ventil) 1/2'' aus Edelstahl und Kunststoff im Vor- und Rücklauf. - Stutzenabstand 50 mm Vorlaufbalken: - integrierte Regolux Durchflussanzeiger VA mit Memory-Funktion aus Edelstahl und Kunststoff. - absperrbar und visuell regulierbar '' Hydraulischer Abgleich'' , erfüllt DIN 1264-4. - Einstellbereich 0-3 l/min. - Kvs-Wert: 1,23 ccm/h. Rücklaufbalken: - Thermostatventileinsätze aus Edelstahl zur Regelung von Fußboden- heizungskreisen über elektrothermische Stellantriebe (Stellantrieb siehe Regelungstechnik und Zubehör). - Kvs-Wert: 2,56 ccm/h. Anschlussgarnitur wählbar aus: - Art.-Nr.: 55-003312 Anschlussgarnitur e-class AG 3/4'' - Art.-Nr.: 55-003302 Anschlussgarnitur e-class AG 1'' - Art.-Nr.: 55E003314 Anschlussgarnitur e-class AG 3/4'' LV - Art.-Nr.: 55E003304 Anschlussgarnitur e-class AG 1'' LV - Art.-Nr.: 55E331508 Anschlussgarnitur e-class AG 3/4'' LV-WMZ-2F - Art.-Nr.: 55E330508 Anschlussgarnitur e-class AG 1'' LV-WMZ-2F. - Art.-Nr.: 55E332508 Anschlussgarnitur e-class AG 1'' LV-WMZ-2F variabel. austauschbare Fühlereinbaustücken - Art.-Nr.: 55-330024 Fühlereinbaustück D=6mm M12x1AG Sekundäranschlüsse: - alle Heizkreisabgänge mit Anschluss- gewinde 3/4'' AG mit Eurokonus, passend für Klemmverschraubungen. Wasserzählerstrecken wählbar aus: - Art.-Nr.: 2300000101 Wasserzählereinbaustrecke W1 Klick. - Art.-Nr.: 2300000102 Wasserzählereinbaustrecke W2 Klick. Befestigung: - verzinkte Doppelwandhaltern passend für die Aufnahme in Verteilerschränke. Abstand der Vor- und Rück- laufverteilerbalken 200 mm. Befestigungsschellen mit Schalldämm- einlage, erfüllt DIN 4109. Schrank: - montiert im Comfort UP-Schrank C80. - Einbauzarge aus feuerverzinktem Stahlblech mit seitlich universell vorgestanzten Rohreinführungen - höhenverstellbare Schrankfüße - verstellbare Montageschienen mit flexibler Verteilerbefestigungstechnik - Estrichprallblech und Frontblende in galvanisch verzinkt mit pulverbeschichteter Farbgestaltung in Weiß (RAL 9016). - vorgestanzte Öffnungen zur Montage des Wasserzählereinbaumoduls im oberen Bereich. - Einbautiefe: 80-120 mm - Einbauhöhe: 760 -840 mm Elektrokomponenten wählbar aus: - Art.-Nr.: 55-005076 strawatherm Stellantrieb 230V - Art.-Nr.: 55-005077 strawatherm Stellantrieb 24V (nicht in Verbindung mit Klemmleiste strawalogiX 230V geeignet). - Art.-Nr.: 2110110001 strawalogiX RT6-STA8 230V + Montageblech Comfort Schrank für 2-8 Hkr. und 6 Raumthermostate - Art.-Nr.: 2110110002 strawalogiX RT8-STA14 230V + Montageblech Comfort Schrank für 9-14 Hkr. und 8 Raumthermostate Comfort Anschlussstation FBH-63-X-C80 7 Hkr. ohne Anschlussgarnitur, im Comfort UP-Schrank C80/1,5 BxHxT:725x760x80-120mm. Frontblende in Weiß RAL 9016 Art.-Nr.: 5201000307 Fabrikat: s t r a w a Telefon: 036256/8661-0 Fax: -99s t r a w a Telefon: 036256/8661-0 Fax: -99 strawa Wärmetechnik GmbH Gottlieb-Daimler-Straße 4 99869 Schwabhausen Von-Krafft-Straße 5 ​ 73337 Bad Überkingen Telefon: +49 36256 8661-0 E-Mail: info@strawa.com https://www.strawa.com/de/impressum/
