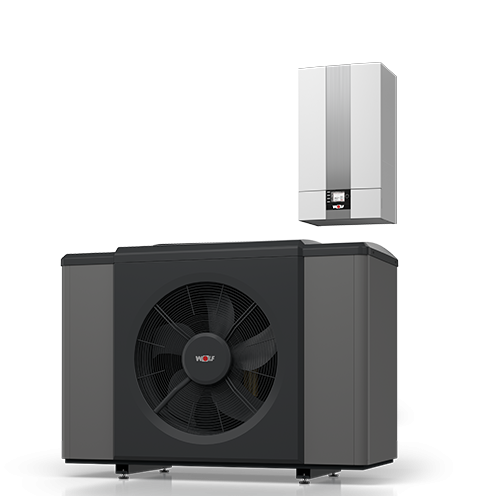

Wolf Wärmepumpe CHA-Monoblock 16/20 (400V) mit E-Heizelement 9 kW 9147922

Wolf Wärmepumpe CHA-Monoblock 16/20 (400V) mit E-Heizelement 9 kW Modulierende, energieeff. Ausführung für Heiz- und Kühlbetrieb sowie WW-Betrieb auch bei niedrigen Außentemperaturen. Natürliches Kältemittel R290 (Propan) mit niedrigen GWP (3). Vorlauftemperatur bis zu 70C im reinen WP-Betrieb für sicheren Schutz vor Legionellen. Entsprechend den gültigen Normen und Sicherheitsvor- schriften ausgeführt. EHPA-zertifiziert, Smart-Grid-Ready-, hybridfähig für ökologischen oder ökonomischen Betrieb. Außeneinheit: Stabile Gehäusekonstruktion , UV-beständig. Stufenlose, elektr. Leistungsregelung mit Inverter-Technik für effizienten Teillastbetrieb mit hohem Modulationsbereich. Komponenten schalldämmend in EPP-Kern gebettet. Für Heiz- und Kühlbetrieb zwei separat voneinander unabhängig elektronisch gesteuerte Expansionsventile für hohen COP. Strömungsoptimierter Rippenrohr-Verdampfer mit im Gehäuse integrierten Metallschutzgitter, aus Kupferrohr mit aufgepressten Aluminiumlamellen und hydrophober Schutzbeschichtung für längere Laufzeiten ohne Abtaubedarf. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert. Hydraulischer und el. Anschluss unter- und rückseitig zubehörlos möglich. Hohe JAZ durch optimierte Verdampferleistung und EC-Axialventilator im Eulenflügeldesign mit Ventilatorschutzgitter nach DIN EN 13857. EEK Raumheizung Mitteltemperatur: A++. Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung. Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter. Kältekreis auf Dauer technisch dicht verifiziert. Nachtbetrieb und Schallentkopplung. Heizbetrieb: max. Heizwassertemp. von 75C mit Elektroheizelement. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole. Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr. Inneneinheit: Hoch-effizienzumwälzpumpe EEI<0,21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendrehzahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb. Integrierter Wärmemengenzähler nach BAFA mittels Durchflusssensor. Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor. Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3 bar mit Kunststoffablaufschlauch (Innen-DM 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und Überwachungsorganen der gesamten Wärmepumpe. Eingänge der Regelung Inneneinheit: eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge z.B. für Sammlerfühler/ Taupunktwächter/ Externe Ansteuerung 0-10V. Ausgänge: Externe Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge. Bedienmodul BM-2 oder AM in Inneneinheit integrierbar. Erfüllung des Prgrph. 14a nach EnWG, Dimfunktion mittels SG-Ready auf 4,2kW oder wahlweise Einstellwert. Funktion gegeben ab Softwarestand HCM-4 FW 1.90 bzw. HCM-5 ab FW 1.20, BM-2 ab FW 3.30. Anzeigemodul (AM)ab FW 2.00. Optionale Internetschnittstelle Wolf Link Home (LAN, WLAN) beigelegt. WLAN nach IEEE 802.11b/g/n, 2,4GHz, Kanal 1 bis 13, LAN RJ45, 10/100Mbit. Ermöglicht Nutzung der Smartset App sowie Webportal. Remote Control für FHW zur Fernsteuerung, Optimierung und Parametrierung des Wärmeerzeugers. Smarthome Einbindung via Alexa Skills. Technische Daten: F|Abmessungen incl. Füße u. Türen (BxHxT) F|ODU 1.700x1300x756mm/IDU 440x790x340mm F|Gewicht: ODU/IDU 230/27 kg F|Kältekreis Kältemitteltyp / GWP R290/3 F|Füllmenge/CO2eq 3,8 / 0,011 kg/t F|Kältemittelöl PZ46M F|Füllmenge Kältemittelöl 900 ml F|Kompressor-Typ Scroll / 1 F|Heizleistung / COP bei NL nach EN14511 F|A2/W35 9,9 / 4,62 kW F|A7/W35 7,3 / 5,65 kW F|A-7/W35 Max. Leistung 11,9 / 3,2 kW F|Leistungsbereich F|bei A2/W35 5,1 - 18 kW F|bei A7/W35 5,9 - 20 kW F|bei A-7/W35 3,7 - 16,7 kW F|Jahreszeitbedingte Raumheizungs-Energiee F|ffizienz / Wärmenennleistung bei durchsc F|hn. Klimaverhältnisse gemäß EU811/2013 F|ETA_s/SCOP F|35C 215% / 5,46 , 55C 154% / 3,92 F|Kühlleistung / EER NL nach EN14511 F|bei A35/W18 9,75 / 5,82 kW F|bei A35/W7 8,35 / 3,68 kW F|Leistungsbereich Verdichter F|bei A35/W18 7,2 - 16,4 kW F|bei A35/W7 4,7 - 14,52 kW F|Schall Außeneinheit A7/W55 (in Anlehnung F|an EN 12102/EN ISO9614-2) F|Schallleistungspegel bei: F|Nenn-Wärmeleistung (ErP) 52 dB(A) F|Tag max. 65 dB(A) F|im reduziertem Nachtbetrieb 56 dB(A) F|Temperatur Betriebsgrenzen: F|Heizbetrieb +20 bis +70 F|Kühlbetrieb +7 bis +30 F|max. Heizwassertemp. mit E-Heizung +75 F|Luft Heizbetrieb min / max -22 bis +40 F|Luft Kühlbetrieb min / max +10 bis +45 F|Heizwasser F|Nennvolumenstrom 5K Spreiz. 46 l/min F|Mindestvolumenstrom f. Abtauung 42l/min F|Restförderhöhe bei min. Volumenstrom F|für Abtauung F|maximaler Betriebsdruck Heizkreis 3 bar F|Luftvolumenstrom F|im Nennbetriebspunkt 6400 m3/h F|Anschlüsse F|Inneneinheit: Vorlauf von Außeneinheit / F|Heizung Vorlauf / WW Vorlauf 35x1 F|Außeneinheit: Vorlauf, Rücklauf 2" IG F|Kondensatwasseranschluss 50 DN F|Elektrik Außenmodul (ODU) - Steuerung F|Elektr. Anschluß 1NPE,230VAC,50Hz,16A(B) F|Max. Stromaufnahme 2,8 A F|Elektrik Außenmodul (ODU) - Inverter F|Elektr. Anschluss 3NPE, 400VAC, 50H F|z, 16A(B) F|Max. Leistungsaufnahme Standby 10 W F|Max. Leistungsaufnahme Verdichter innerh F|alb der Einsatzgrenzen 5,8 kW F|Max. Verdichterstrom innerhalb der Einsa F|tzgrenzen 14,5 A F|Max. Anzahl Verdichterstarts 6 1/h F|Schutzart IP 24 F|Elektrik Innenmodul (IDU) - Steuerung F|Elektr. Anschluß 1NPE,230VAC,50Hz,16A(B) F|Max. Stromaufnahme 4 A F|Elektrik Innenmodul (IDU) + E-Heizung F|Elektr. Anschluß 3NPE,400VAC,50Hz,16A(B) F|Max. Leistungsaufnahme F|E-Heizung 9 kW, Heizkreispumpe 3-140 W F|Max. Leistungsaufnahme Standby 2 W F|Max. Stromaufnahme E-Heizung (9 kW) 13 A F|Schutzart IP 20 F|Für den Betrieb ist ein Bedienmodul BM-2 F|oder ein Anzeigenmodul AM erforderlich F|Link Home Betriebstemperatur- und Feucht F|igkeit 0-60C/20-90%r.H. F|Fabrikat: Wolf F|Artikel-Nummer: 9147922

Wolf GmbH Industriestraße 1 84048 Mainburg - Deutschland +49 (0) 8751 74-0 https://www.wolf.eu

Allgemeine Sicherheitshinweise: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen! Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal. Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
