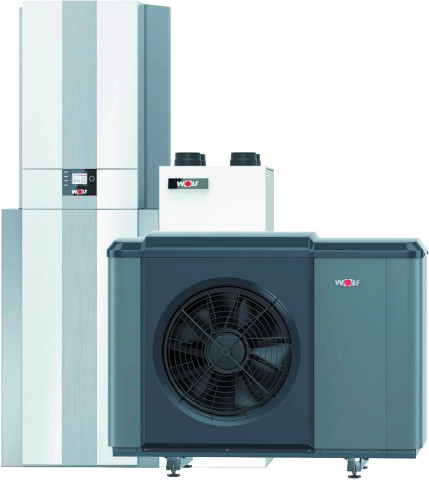

Wolf Haustechnikzentrale CHT-Monoblock Typ: CHT-10/300, inkl. CHA und KWL 9147367

Wolf Haustechnikzentrale CHT-Monoblock Typ: CHT-10/300, inkl. CHA und KWL Modularer Wärmeerzeuger (Aufstellfläche max. 0,5 bzw. 0,6 m2), Komponenten in einer Einheit, kombinierbar mit zentraler Wohnraumlüftung WOLF CWL-T-EXCELLENT. Wärmepumpencenter bestehend aus: 180l Warmwasserspeicher nach DIN4753 aus emailliertem Stahl S235JR mit 2,3m2-Glattrohrwärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK), Befüll- und Entleerungshahn, Tauchhülse, inkl. Magnesiumschutzanode. Edelstahlwellrohr-Verrohrungssets, (1.4404) mit EPDM-Dämmung und Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage. MAG, 24 Liter, Max. Betriebsdruck 2,5bar, für Heizung nach DIN EN 13831, inkl. Kappenventil mit Entleerung für unbeabsichtigtes Schließen gemäß DIN EN 12828. Bedienmodul BM-2 inkl. Außentemperaturfühler, zur witterungsgeführten Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation, 3,5" Farbdisplay mit Klartextanzeige. Wärmepumpe CHA-Monoblock: Mit integriertem 9kW Elektroheizelement und energieeffiziente Ausführung. Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung. Natürliches Kältemittel R290. Vorlauftemperatur bis 70C im reinen WP-Betrieb. EHPA-zertifiziert, SG-ready, hybridfähig. Außeneinheit: Stufenlose Leistungsregelung, Inverter. Zwei separat elektr. gesteuerte Expansionsventile. Rippenrohrverdampfer aus Kupferrohr mit aufgepr. Alu-Lamellen und hydrophober Schutzbeschichtung. Im Gehäuse integr. Metallschutzgitter. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert. Hydr. und el. Anschluss unter- und rückseitig zubehörlos. Hohe JAZ durch optimierten Verdampfer und EC-Eulenflügelaxialventilator. EEK Raumheizung Mitteltemperatur: A++. Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung. Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter. Nachtbetrieb und Schallentkopplung. Heizbetrieb: max. Heizwassertemperatur von 75C mit E-heizelement. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wand-konsole. Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr. Inneneinheit: Hocheffizienzumwälzpumpe EEi <= 0.21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendrehzahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb. Integr. Wärmemengenzähler nach BAFA mittels Durchflusssensor. 9kW (400V) E-Heizelement. Warnmeldung bei niedrigem Wasserdruck mit Heizwasserdrucksensor. Inneneinheit gedämmt inkl. Heizkreis-sicherheitsventil 3 bar mit Kunst-stoffablaufschlauch (Innen-Dm 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und Überwachungsorganen der gesamten Wärmepumpe. Eingänge der Regelung: eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge für Sammlerfühler/ Taupunktwächter/ Ext. Ansteuerung 0-10V. Ausgänge: Ext. Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge. Vorbereitet für WOLF Link Home. Hydr. Anschlüsse DN25 (Glattrohr). Technische Daten Außenmodul: F|Wärmepumpenart Luft / Wasser Monoblock F|Konformität CE F|Abmessungen: (BxHxT) F|incl. Füße, incl. Fronttüren: F|Außeneinheit1286x979x586 F|Inneneinheit 440x790x340 F|Gewicht: F|Außeneinheit162kg, Inneneinheit 27kg F|Kältekreis F|Kältemitteltyp/GWP R290/3 F|Füllmenge/CO2eq 3,1/0,010kg/t F|Kältemittelöl PZ46M F|Füllmenge Kältemittelöl 900ml F|Kompressor-Typ Scroll F|Heizleistung/COP bei F|Nennleistung nach EN14511: F|A2/W35: 5,75 / 4,65 F|A7/W35: 4,10 / 5,72 F|A10/W35: 3,75 / 6,05 F|A-7/W35: 7,95 / 2,88 F|Leistungsbereich bei: F|A2/W35 kW 3,0-10,0 F|A7/W35 kW 3,5-10,0 F|A-7/W35 kW 2,2-9,8 F|Kühlleistung / EER bei F|(Nennleistung nach EN14511) F|A35/W18: 6,01 / 5,92 F|A35/W7: 4,81 / 4,04 F|Leistungsbereich Verdichter bei F|A35/W18: 4,3 - 10,0 F|A35/W7: 4,81 / 4,04 F|Schall AußeneinheitA7/W55 F|(in Anlehnung an EN 12102/EN ISO 9614-2) F|Schallleistungspegel: F|bei Nenn-Wärmeleistung (ErP) 53dB(A) F|Tag max. 60dB(A) F|im reduziertem Nachtbetrieb 51dB(A) F|Schalldruckpegel im reduziertem Nacht- F|betrieb (in 3m Entfernung, F|frei aufgestellt) 34DB(A) F|Einsatzgrenzen Temp.-Betriebsgrenzen: F|Heizbetrieb +15 bis +70C F|Kühlbetrieb +7 bis +30C F|max. Heizwassertemp. mit E-Heizung 75C F|Luft Heizbetrieb min/max. -22/+40C F|Luft Kühlbetrieb min/max. +10/+45C F|Heizwasser F|Mindestvolumenstrom für Abtauung 25l/min F|Restförderhöhe bei min. Volumenstrom für F|Abtauung 530mbar F|maximaler Betriebsdruck Heizkreis 3bar F|Wärmequelle F|Luftvolumenstrom F|im Nennbetriebspunkt 3.500m3/h F|Anschlüsse F|Inneneinheit: Vorlauf von Außeneinheit F|Heizung/Warmwasser 28 x 1 F|Außeneinheit Vorlauf/Rücklauf G5/4" IG F|Kondensatwasseranschluss DN50 F|Elektrik Außeneinheit F|Netzanschluss/Absicherung Steuer- F|spannung 1NPE, 230VAC, 50Hz / 16A (B) F|Leistungsaufnahme Standby 13W F|Leistung/Strom/cos(A7/W35) 620W/2,7A/0,8 F|max. Leistungsaufnahme Verdichter F|innerhalb der Einsatzgrenzen 4,4kW F|max. Verdichterstrom innerhalb der F|Einsatzgrenzen 11,1A F|Maximale Anzahl Verdichterstarts pro h 6 F|Schutzart AußeneinheitIP 24 F|Elektrik Inneneinheit F|Netzanschluss/Absicherung Außeneinheit, F|E-Heizelement 3PE,400VAC,50Hz/20A(B F|)Steuerspannung 1NPE,230VAC,50Hz/16A(B) F|Leistungsaufnahme E-Heizelement 9kW F|Heizkreispumpe/Standby 3-75W/2W F|Maximale Stromaufnahme E-Heizelement F|(9kW) A 13 (400VAC) F|Schutzart Inneneinheit IP 20 F|EEK Raumheizung Niedertemperatur: A+++ F|EEK Raumheizung Mitteltemperatur: A++ F|EEK Warmwasserspeicher: C F|EEK Wohnraumlüftung: A F|Wohnraumlüftung 300m3/h F|Speicherinhalt Warmwasserspeicher 280 l F|Leistungskennzahl NL50: 3,2 F|Abmessungen (BxHxT): 1074x2081x751mm F|Gewicht Warmwasserspeicher: 145 kg F|Anschlüsse: G1" VL/RL und G3/4" KW, WW, F|Zirkulation von oben F|Fabrikat: WOLF GmbH F|Artikel-Nummer: 9147367

Wolf GmbH Industriestraße 1 84048 Mainburg - Deutschland +49 (0) 8751 74-0 https://www.wolf.eu

Allgemeine Sicherheitshinweise: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen! Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal. Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
